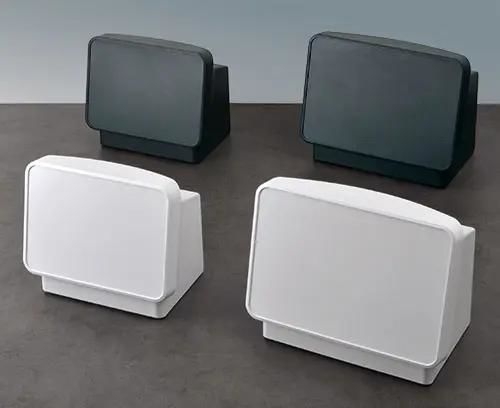

Boîtier de bureau Communitec

rectangulaireen plastiquepour l'électronique

Présentation
La gamme de boîtiers de table Communitec est un boîtier grand format modulaire en 4 parties, conçu pour intégrer des ensembles électroniques volumineux avec une installation facilitée. La face avant comporte une zone en retrait compatible avec des écrans 11,5"–14" (29–35 cm) ou des claviers à membrane. Une poignée encastrée, dissimulée derrière la façade, permet le transport sécurisé et une mise en place flexible.

Points clés

• Kit modulaire en 4 parties : corps, face avant, panneau de poignée encastrée et plaque inférieure
• Deux tailles principales (S et M) et multiples combinaisons de couleurs possibles
• Zone avant en retrait protégeant écrans grand format et claviers à membrane (11,5"–14")
• Surface frontale plane pour éléments de commande et connecteurs
• Larges zones latérales pour connecteurs et fentes d'aération optionnelles pour dissipation thermique
• Zone arrière encastrée protégeant prises, fiches et câbles ; recess pour étiquette produit
• Plots de fixation pour PCB et composants dans le corps, la face avant et la plaque inférieure
• Plaque inférieure préassemblable hors boîtier pour faciliter le montage et la maintenance
• Pieds antidérapants auto-adhésifs inclus ; indice de protection IP40
• Personnalisation sur demande : usinage (perçages/découpes), laquage, impression, marquage laser, films décoratifs, blindage CEM, montage

Déclaration du concepteur
Communitec est un boîtier de table conçu pour concilier les exigences du numérique et de l'analogique. Il s'articule autour d'une large face avant ergonomique et inclinée, avec à l'arrière un volume d'installation profond pour les composants électroniques et mécaniques. Le cadre avant, semblant flotter, s'intègre au corps principal pour réduire les proportions apparentes. Un accès dissimulé à l'arrière facilite le transport sécurisé jusqu'au poste d'utilisation. Martin Nußberger, polyform Industrie Design

Caractéristiques techniques

• Série / nom du modèle : Communitec
• Tailles : S = 283 x 246 x 194 mm ; M = 344 x 274 x 219 mm
• Compatibilité écran : 11,5" (29 cm) – 14" (35 cm)
• Indice de protection : IP40
• Construction : kit 4 parties (corps, face avant, panneau poignée, plaque inférieure)
• Montage : plots de fixation pour PCB dans corps, face avant et plaque inférieure
• Plaque inférieure : préassemblage possible hors boîtier
• Ventilation : fentes personnalisées disponibles sur demande
• Arrière : zone encastrée pour protection des connecteurs et câbles ; recess pour étiquette
• Pieds : pieds antidérapants auto-adhésifs inclus
• Options : usinage, peinture, impression, marquage laser, films décoratifs, traitement CEM, assemblage
