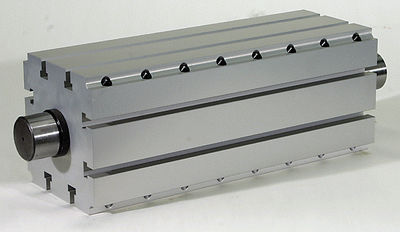

Élément de bridage mécanique RPS-2T40

pour pièces à usinerpour usinagehorizontal

Les colonnes rotatives OK-VISE sont fabriquées en aluminium et sont livrées avec des pinces d'angle en acier. Elles fonctionnent comme un tourillon entre l'indexeur et le support de queue. Ce nouveau système permet d'utiliser efficacement la zone usinable, ce qui se traduit par des économies en termes de changement d'outils, de réduction des interventions de l'opérateur et d'allongement des temps de cycle. La caractéristique la plus importante est la possibilité d'utiliser des sous-plaques, ce qui permet de réduire considérablement les temps d'arrêt de la machine. Cet aspect est essentiel, en particulier dans les centres d'usinage verticaux. SOUS-PLAQUE Les sous-plaques complètent la structure unique du système de palettes rotatives OK-VISE. Plutôt que de monter le dispositif de serrage directement sur une colonne, les pièces et les pinces peuvent être montées sur des sous-plaques qui, à leur tour, sont montées sur les faces de la colonne à l'aide de pinces d'angle. L'utilisation de sous-plaques réduit considérablement les temps d'arrêt de la machine et fait du chargement et du déchargement des pièces une question de secondes plutôt que de minutes. Des sous-plaques en aluminium spécialement adaptées sont disponibles pour chaque unité de tourillon. L'épaisseur de la plaque est de 22 mm. Un RPS standard comporte deux rainures en T de chaque côté de la colonne et des filets M10 dans les coins, à 50 mm d'intervalle. Cela offre plusieurs possibilités de fixation, même si les sous-plaques ne sont pas utilisées. Les deux cas les plus typiques sont les suivants - Force de pression longitudinale le long de la colonne : - Butée fixe avec pinces OK-VISE à profil bas Force transversale : - Une pièce est serrée avec deux pinces d'angle
