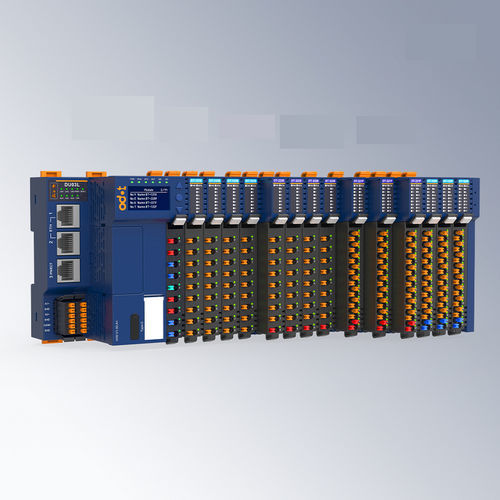

Module de sortie analogique DT-4168

8 canauxà 8 sorties analogiquesde courant

Aperçu du produit: Module de sortie de tension à 8 canaux prenant en charge 0~5VDC/0~10VDC/±5VDC/±10VDC, résolution de 16 bits. Caractéristiques du module: - Plage de sortie 0-20mA ou 4-20mA réglable. - Le bus interne du module et la sortie de champ adoptent une isolation capacitive. - Le signal de sortie du module est une sortie à masse commune à une seule extrémité. - Bus de fond de panier redondant haute vitesse avec blocs de bornes enfichables. Paramètres techniques: Paramètres généraux - Consommation de courant: 35mA@5VDC - Alimentation de champ: 19.2~28.8VDC (Nominal: 24VDC) - Diamètre de câblage: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Bornier enfichable: Support - Bus de fond de panier: Redondance de bus double - Installation: Rail DIN 35mm - Dimension: 119*14*80mm - Certification produit: Certification CE Paramètres de sortie - Nombre de canaux: 8 canaux de sortie de courant - Résolution: 16 bits - Plage de sortie: 0~20mA/4~20mA - Temps de transition: 1ms/4 canaux (le niveau de filtre est 0) - Impédance d'entrée: Max.500Ω - Erreur de linéarité: ≤±0.03% - Erreur de température: ≤±0.005%/K - Répétabilité: ≤±0.05% - Erreur de mesure: ±0.2% (@25℃), ±0.4% (@-35℃~60℃) - Diagnostic: Défaut d'alimentation 24V: support, Défaut de ligne: support, Défaut de communication DAC: support Paramètres environnementaux - Température de fonctionnement en installation horizontale: -35℃~60℃ - Température de fonctionnement en installation verticale: -35℃~50℃ - Température de stockage: -40℃~85℃ - Humidité environnementale: 5%~95%RH (Sans condensation) - Altitude d'installation: <2000m - Degré de pollution: Ⅱ - Degré de protection: IP20 - Propriétés mécaniques: Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'isolement: Conforme à IEC61131-2 - Performance EMC: Conforme à IEC61131-2, IEC61000-4 (ESD: Décharge par contact ±6kV, Niveau de performance A; Décharge par air ±8kV, Niveau de performance A; SURGE: Mode commun ±2kV, Niveau de performance A; EFT: ±2kV, Niveau de performance A) Spécifications clés: - 8 canaux de sortie de tension analogique - Plage de sortie: 0~5VDC/0~10VDC/±5VDC/±10VDC - Résolution: 16 bits - Consommation de courant: 35mA@5VDC - Alimentation de champ: 19.2~28.8VDC (Nominal: 24VDC) - Montage sur rail DIN, dimensions: 119*14*80mm - Certifié CE - Température de fonctionnement: -35℃~60℃ (horizontale), -35℃~50℃ (verticale) - Degré de protection: IP20
