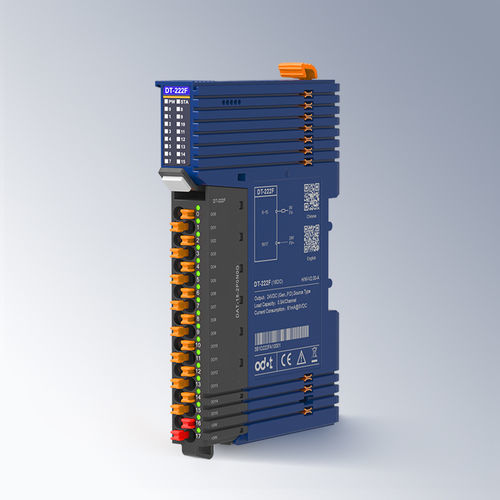

Module de sortie numérique DT-222F

16 canauxà 16 sorties numériques16 sorties de type PNP

Module de sortie numérique à 16 canaux 24VDC/PNP/niveau haut valide Caractéristiques du module - Le module prend en charge 16 canaux de sortie numérique, la tension de sortie est de 24VDC et le niveau haut de sortie est valide. - Le module dispose de 16 voyants LED pour les canaux de sortie numérique. - Le module a des fonctions d'arrêt thermique et de protection contre les surintensités. - Le module prend en charge la protection contre les courts-circuits et les surcharges. - Bus de fond de panier redondant haute vitesse avec blocs de bornes enfichables. Paramètres techniques Paramètres généraux - Consommation de courant : 61mA@5VDC - Alimentation de terrain : 19.2~28.8VDC (Nominal : 24VDC) - Diamètre de câblage : Min.0.2mm²(AWG24) Max.1.5mm²(AWG16) - Bornes enfichables : Support - Bus de fond de panier : Redondance de bus double - Installation : Rail DIN 35mm - Dimensions : 119*14*80mm - Certification produit : Certification CE Paramètres de sortie - Nombre de canaux : 16 canaux de sortie - Indicateur : 16 indicateurs de canal - Type de sortie : Sortie transistor, PNP - Capacité de charge : 12W (0.5A)/ par canal - Courant de sortie du module : Max.8A - Résistance de charge : Min.48 Ω - Délai de sortie : OFF à ON : Max.100μs ON à OFF : Max.200μs - Fréquence de commutation : Charge résistive : Max.100Hz Charge inductive : Max.2Hz - Gestion des défauts du module : La valeur de défaut de sortie ou la dernière valeur de sortie peut être configurée - Fonction de protection : Protection contre les surintensités, courant de protection : 0.7~1.4A Paramètres environnementaux - Température de fonctionnement en installation horizontale : -35℃~60℃ - Température de fonctionnement en installation verticale : -35℃~50℃ - Température de stockage : -40℃~85℃ - Humidité de l'environnement : 5%~95%HR (Sans condensation) - Altitude d'installation : <2000m - Degré de pollution : Ⅱ - Degré de protection : IP20 - Propriétés mécaniques : Conforme à IEC60068-2-6, IEC6008-2-27 - Résistance à l'isolation : Conforme à IEC61131-2 - Performance CEM : Conforme à IEC61131-2, IEC61000-4 (ESD : Décharge par contact ±6kV, Niveau de performance A ; Décharge par air ±8kV, Niveau de performance A SURGE : Mode commun ±2kV, Niveau de performance A EFT : ±2kV, Niveau de performance A) Spécifications clés / Caractéristiques techniques - 16 canaux de sortie numérique, 24VDC, type PNP - Indicateurs LED pour chaque canal - Arrêt thermique, surintensité, court-circuit et protection contre les surcharges - Redondance de bus double, bornes enfichables - Montage sur rail DIN, certifié CE - Température de fonctionnement : -35℃ à 60℃ (horizontal), -35℃ à 50℃ (vertical) - Degré de protection IP20 - Dimensions : 119*14*80mm
