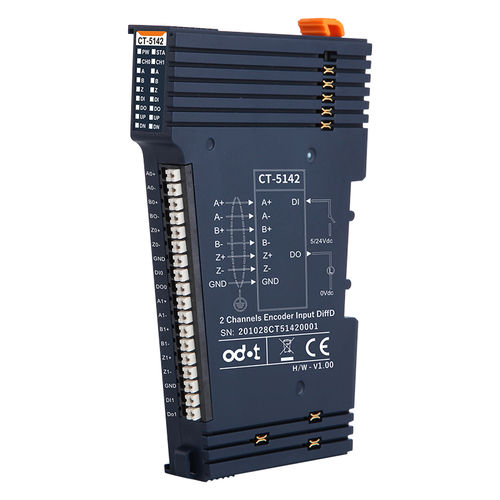

Module E/S analogique CT-5142

Modbus TCPModbus RTUEtherNet/IP

◆ le module prend en charge deux canaux d'entrée de codeur. ◆ chaque canal d'encodeur prend en charge l'entrée d'un encodeur incrémental A/B ou d'un encodeur directionnel à impulsions. ◆ chaque canal de codeur prend en charge l'entrée de signal différentiel orthogonal A/B, plage de sortie de tension 0-5V. ◆ le mode codeur incrémental prend en charge le mode de multiplication de fréquence x1/ x2 / x4. ◆ le mode impulsion - direction prend en charge le signal non directionnel, entrée d'impulsion uniquement. ◆ chaque canal de l'encodeur supporte 1 signal d'entrée numérique avec une tension d'entrée de 5Vdc ou 24Vdc. ◆ chaque canal de codage prend en charge 1 signal de sortie numérique avec une tension de sortie de 5Vdc. ◆ le bus interne du module et l'entrée de champ adoptent une isolation magnétique. ◆ Le module comporte 16 indicateurs LED. ◆ la fréquence d'entrée maximale de l'encodeur supporté par le module est de 10MHz. ◆ le module supporte la fonction de mesure, il peut détecter la vitesse de la charge ou la fréquence du signal d'entrée. Opérationnel Température : -40~85℃ Opérationnel Humidité : - 5%~95% RH(Pas de condensation) Classe de protection : - IP20 Numéro de canal : - Encodeur à 2 canaux Indicateur LED : - Indicateur LED d'entrée 16 canaux Type de signal de l'encodeur : - Entrée différentielle, plage de sortie de tension de 0-5V Temps de filtrage du codeur : Par défaut 0.5us Fréquence de comptage du codeur : 10.0kΩ Délai d'entrée DI : - OFF à ON : Max.3ms ON à OFF : Max.2ms Tension de sortie DO : 5V，marge ±10% Courant de sortie DO : Max.500mA Courant d'absorption de la sortie DO : Max.5uA
