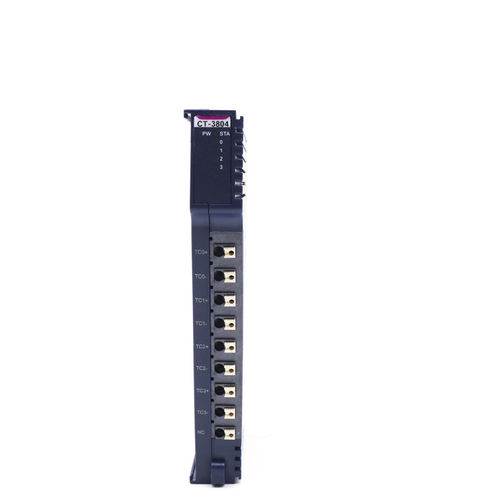

CT-3804 : 4 canaux Entrée analogique,Thermocouple( J type、 K type、 E type、 T type、 Stype、 R type、 B type、 N type、 C type)
Caractéristiques du module
◆ Le module permet l'acquisition de signaux de thermocouples à 4 canaux
◆ Le module comporte 4 indicateurs analogiques
◆ Le module prend en charge 9 types de thermocouples conventionnels de mesure de la température
◆ Le bus interne du module et de l'entrée de champ adopte une isolation magnétique
◆ Le canal d'entrée du module supporte la protection contre les surtensions de la TVS
◆ Résolution ADC 24 bits (Σ-δ type)
Paramètres techniques
Paramètres généraux
Le pouvoir : Max.50mA@5.0Vdc
L'isolement : E/S vers le bus interne : isolation magnétique (2,5KVrms)
Champ Power:Not utilisé
Wiring:I/O Wiring:Max.1.5mm²(AWG 16)
Montage Type: 35mmDIN-Rail
Size:115*14*75mm
Weight:65g
Spécification environnementale
Opérationnel Temperature:-40~85℃
Opérationnel Humidity:5%~95% RH (sans condensation)
Protection Class:IP20
Paramètre d'entrée
Chaîne Number:4 Chaînes
LED Indicator:4 Indicateurs LED d'entrée
Capteur Type:J / K/ E / T / S / R / B / N / C type thermocouples
Acquisition Accuracy:
±0,3% Complet Scale,@25℃
±0,5% Complet Scale,@-40~85℃
Taux d'échantillonnage pour un seul canal : 50Hz (Max.)
Gamme de mesure ℃
- J Type - -210~1200℃
- Type K - -270~1370℃
- Type E - -270~1000℃
- Type T - -270~400℃
- Type S - -50~1760℃
- Type R - -50~1760℃
- Type B - 0~1820℃
- Type N - -270~1300℃
- Type C - 0~2320℃
Format des données - 16-Bit Signed Integer (Integer)
---
