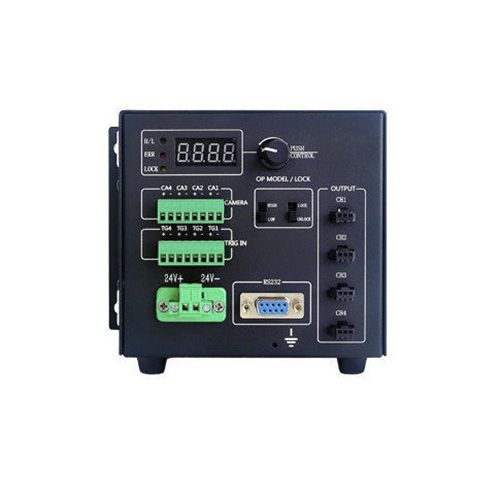

Contrôleur d'éclairage LED HDT24-70W-4DT-V2

4 canauxintensité lumineuse réglablepour vision artificielle

Cette série de contrôleurs numériques de sources lumineuses offre 256 niveaux de contrôle de la luminosité, un affichage numérique, une puissance élevée à quatre voies, avec des modes stroboscopiques et continus (longue luminosité) pour deux sources lumineuses, une variété de réglages de fonctions et une utilisation facile. Trois modèles sont disponibles : HDT24-70W-4DT, HDT24-150W-4DT, et HDT48-150W-4DT, pour répondre aux besoins des clients.Caractéristiques:Mode bouton/communication série pour contrôler la luminositéLe port série fournit 256 niveaux de réglage de la luminosité (0-255)Le déclencheur externe adopte une conception d'isolation optocoupleur pour la précisionSauvegarde de l'alimentation, protection contre les surcharges/courts-circuitsFonctions sur le panneau:Interrupteur d'alimentation : Prise à trois têtes pour l'entrée AC (AC100-240V 50/60Hz). Commutation entre ON (1) et OFF (0).Interface RS232 : Se connecte à l'ordinateur hôte pour le contrôle de la luminosité et du déclenchement progressif via Advanced Vision Builder (AVB). Protocole : RS232, débit en bauds : 115200. Canaux : I96, I97, I98, I99 (1-4 canaux). Valeurs de luminosité : 1-256 : 1-256.Port d'entrée de déclenchement : Quatre entrées de déclenchement (TG1-TG4), chacune avec des bornes + et -. Prend en charge la sélection du signal de front montant ou descendant.Sortie de déclenchement : Sortie de déclenchement : impulsions de 12V à l'entrée de déclenchement CAMERA, capacité d'entraînement >100mA.Affichage numérique : L'afficheur à quatre chiffres et sept segments indique le numéro du canal et la luminosité (0-255).Indicateur d'état : Indicateur d'état : H/L (front montant/bas), ERR (erreur système), LOCK (indication de verrouillage) : Appuyer pour changer de canal, tourner pour régler la luminosité : LOCK désactive le réglage de la luminosité et passe en mode de déclenchement ; UNLOCK permet le réglage de la luminosité. Sauvegarde des réglages en passant de UNLOCK à LOCK après une pression prolongée sur le bouton.Sélection de l'impulsion d'entrée de déclenchement : Sélection de l'impulsion d'entrée de déclenchement : commutation entre HIGH (front montant) et LOW (front descendant).Interface de source lumineuse à quatre voies : CH1-CH4 correspondent aux numéros de série des entrées/sorties de déclenchement.Modes de fonctionnement:Mode lumière longue : Le contrôleur pilote la source lumineuse en continu après un déclenchement valide jusqu'à ce qu'un déclenchement inverse soit détecté.Mode écran d'éclaboussure : Le contrôleur allume la source pendant 1,2 ms après un déclenchement valide, et transmet le déclenchement à la caméra.Commutateur de mode : Passer d'un mode à l'autre en appuyant sur la touche PUSH et en basculant le commutateur de verrouillage.Méthodes de contrôle:Via les outils de contrôle de la source lumineuse OdinVision (port série, logiciel AVB) : Sélectionner le port, régler le débit en bauds à 115200, contrôler l'état pulsé/continu, régler la luminosité par canal.État pulsé : Utilisé pour le déclenchement de caméras de haute précision, avec une précision de l'ordre de la microseconde : Contrôle traditionnel, ouverture/fermeture de la source lumineuse selon les besoins.Contrôle direct de la machine : Utiliser le bouton interrupteur pour sélectionner le canal et régler la luminosité.Tableau des spécifications du modèle:ModèleHDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2Manuels d'utilisationMode d'entraînementTension constante (continue/stroboscopique)TéléchargementMode de gradationContrôle PWM à 256 niveauxMolette rotative/RS232Fréquence PWM120KHzTension d'entrée24VCanaux4Tension de sortie24VMCourant de sortie max. 3A6.3A12.5AMax Puissance de sortie72W150W300WEtension de déclenchement externeDC5V～24V (~5.6mA)Délai de déclenchement<30μs (en fonction de la charge)Temp. de fonctionnement/Humidité0-40°C, 20-85% RH (sans condensation)Temp. de stockage/Humidité-20-60°C, 20-85% RH (sans condensation)Méthode de refroidissementRefroidissement naturelTaille de la forme:Spécifications techniques:Contrôle de la luminosité : 256 niveaux (0-255)Interface de contrôle : Bouton rotatif, RS232 (vitesse de transmission 115200)Canaux : 4Tension d'entrée : 24VO Tension de sortie : 24VM Courant de sortie maximal : 3A / 6,3A / 12,5A (en fonction du modèle)Puissance de sortie maximale : 72W / 150W / 300W (en fonction du modèle)Fréquence PWM : 120KHzTension de déclenchement externe : DC5V-24V (~5,6mA)Délai de déclenchement : <30μs (en fonction de la charge)Température de fonctionnement/humidité : 0-40°C, 20-85% RH (sans condensation)Température de stockage/humidité : -20-60°C, 20-85% RH (sans condensation)Refroidissement : Refroidissement naturel
