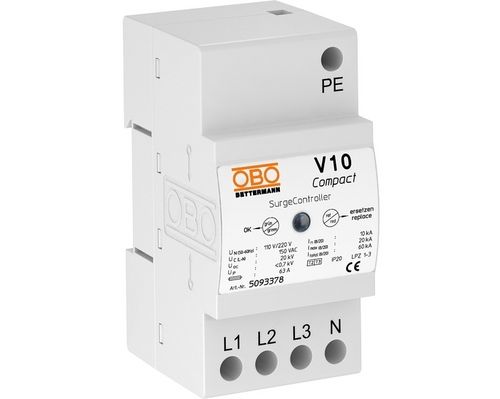

Parafoudre de type 2 V10 Compact

de type 3classe IIclasse III

Description du produit
Le V10 Compact est un dispositif de protection contre les surtensions compact montable sur rail DIN 35 mm. Conçu pour les sous-tableaux et la protection d'appareils, il offre une protection combinée Type 2+3 avec une réponse rapide et une tenue aux courants de foudre testée. Adapté aux réseaux TN et TT, il dispose d'un indicateur visuel d'état et d'un conditionnement éco-responsable.

Principales caractéristiques

• Protection contre les surtensions dans les sous-distributions selon VDE 0100-443 (IEC 60364-4-44)
• Capacité d'arrestation jusqu'à 20 kA (8/20) au total
• Systèmes varistors haute performance
• Organe de séparation thermique et dynamique intégré avec affichage visuel de fonctionnement
• Application : sous-/tableaux d'étage et protection d'appareils
• Testé pour les courants de foudre
• Garantie 5 ans
• Déclaration CE de conformité et conformité Eurasienne (EAC)
• Transition de LPZ 1 vers LPZ 3
• Protection conforme à DIN EN 61643-11 / IEC 61643-11 (Type 2+3)
• Emballage sans plastique ; entièrement en carton recyclé
• Bilan CO2 (PCF) disponible

Caractéristiques techniques

• Nombre de pôles : 2
• Configuration réseau : Toutes (TN, TN-C-S, TN-S, TT)
• Signalisation sur l'appareil : Visuelle
• Indice de protection : IP20
• Courant nominal de décharge (8/20 µs) [L-N] : 10 kA
• Courant nominal de décharge (8/20 µs) [N-PE] : 10 kA
• Version antiexplosion : non
• Classe d'essai, type 1 : non
• Signalisation à distance : non
• Classe d'essai, type 2 : oui
• Classe d'essai, type 3 : oui
• Tension nominale AC (50/60 Hz) : 230 V
• Tension continue maximale AC : 255 V
• Fusible de secours intégré : non
• Version de pôle : 1+N/PE
• Type d'installation : Rail DIN 35 mm
• Convient pour utilisation extérieure : non
• Protection maximale côté réseau : 63 A gG
• Conforme ROHS : oui
• Température de fonctionnement, min. : -40 °C
• Température de fonctionnement, max. : 70 °C
• Plage de température autorisée, min. : -40 °C
• Plage de température autorisée, max. : 70 °C
• Couple : 2 Nm
• SPD selon IEC 61643-11 : Classe II+III
• SPD selon EN 61643-11 : Type 2+3
• Zone de protection contre la foudre (LPZ) : 1→3
• Courant de décharge maximal (8/20 μs) : 20 kA
• Courant d'impact de l'arrestor (8/20 µs) [total] : 20 kA
• Capacité d'extinction du courant de suivi (eff) [N-PE] : 0,1 kA
• Temps de réponse : <25 ns
• Fusible de protection maximal : 63 A
• Protection maximale côté réseau (répétition) : 63 A gG
• Dimension (comme indiqué) : 255V
• Humidité, min. : 5 %
• Humidité, max. : 95 %
• Section de conducteur, flexible (multibrin), min. : 2,5 mm²
• Section de conducteur, flexible (multibrin), max. : 10 mm²
• Section de conducteur, flexible, min. (AWG) : 13 AWG
• Section de conducteur, flexible, max. (AWG) : 8 AWG
• Section de conducteur, rigide (monobrin/multibrin), min. : 2,5 mm²
• Section de conducteur, rigide (monobrin/multibrin), max. : 10 mm²
• Section de conducteur, rigide, min. (AWG) : 13 AWG
• Section de conducteur, rigide, max. (AWG) : 8 AWG
• Plus petite unité de vente : 1 pièce
