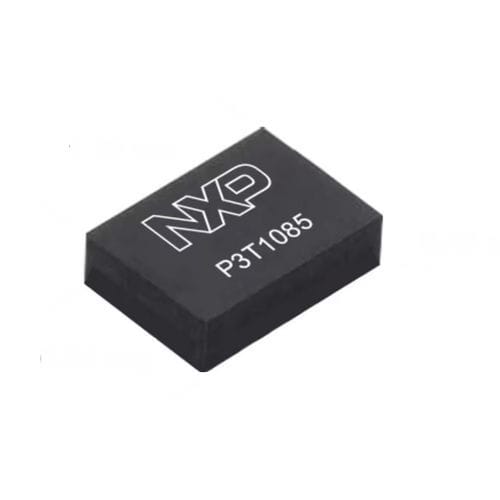

Capteur de température à semi-conducteur P3T1085UK

circuit intégrénumériquede précision

Le P3T1085UK est un convertisseur température-numérique d'une précision de ±0,5°C avec une plage de -40 °C à +125 °C. Il utilise un capteur de température à bande interdite intégré et une technique de conversion A-D avec détection de surchauffe. Il utilise un capteur de température à bande interdite intégré et une technique de conversion A-D avec détection de surchauffe. Le registre de température stocke toujours des données en complément à 12 bits, ce qui donne une résolution de température de 0,0625 °C. Le P3T1085UK peut être configuré pour différentes conditions de fonctionnement : conversion continue, mode "one-shot" ou mode "shutdown". Le dispositif prend en charge l'interface de communication série I3C à 2 fils (jusqu'à 12,5 MHz) et I2C (jusqu'à 3,4 MHz). En I2C, le dispositif prend en charge jusqu'à quatre adresses cibles et une fonction d'alerte. En I3C, le dispositif prend en charge l'interruption dans la bande (IBI), où le même bus est utilisé pour signaler les interruptions d'alerte. Caractéristiques Précision de la température capteur de température précis à ±0,5°C Convertisseur A-D 12 bits interne (résolution de 0,0625°C) Alertes programmables en cas de sous ou surchauffe Performance de l'appareil Tension de fonctionnement de 1,4V à 3,6V Faible courant de repos : 6µA (maximum) Segments de marché Consommateur/industriel : P3T1085UK Boîtier en plastique WLCSP6 : 1.18mm x 0.84mm x 0.48mm
