Système d’arrosage CDU800 series

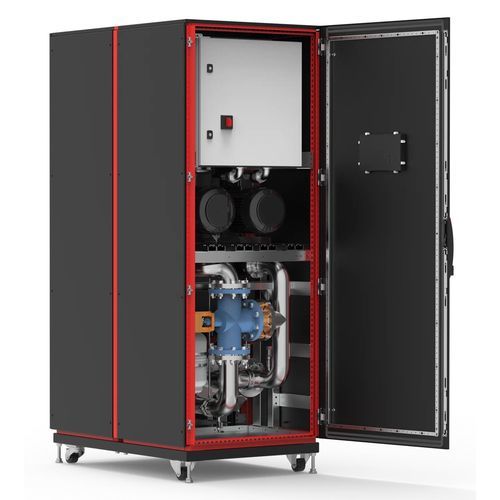

Présentation du produit Le RackChiller CDU800 de nVent HOFFMAN est conçu pour assurer une alimentation efficace et sûre des équipements informatiques. L'ensemble du système vise à offrir une fiabilité, une disponibilité et une facilité d'entretien optimales pour prendre en charge le refroidissement liquide direct des puces. Le CDU800 est alimenté par un réseau d'eau primaire (FWS), où les pompes intégrées assurent la circulation dans la boucle de refroidissement du système de refroidissement technologique secondaire (TCS). L’échangeur de chaleur transfère la chaleur excédentaire du fluide de refroidissement secondaire vers le fluide primaire. L’ensemble du système est intégré dans une armoire esthétique dotée de panneaux latéraux et de portes amovibles. Le CDU peut être installé sur une dalle ou un plancher surélevé, en ligne avec des baies d’équipements ou dans un local technique séparé. Normes industrielles Homologué UL/cUL ; dossier n° SA7402 CE Caractéristiques

• Capacité de refroidissement de plus de 800 kW à 6 K (850 LPM en circuit primaire)
• Système de pompage redondant haute performance et étanche
• Variateurs de vitesse intégrés
• Raccordements du fluide de refroidissement par le panneau supérieur ou inférieur
• Écran tactile intégré de 10 pouces
• Fonctions de contrôle à distance via Ethernet, SNMP v3 et Modbus
• Détection des fuites intégrée
• Densité de puissance inégalée – s’intègre dans l’encombrement standard d’un centre de données
• Entretien possible pendant le fonctionnement – aucun arrêt nécessaire pendant la maintenance du système
• La conception redondante du système minimise le risque de points de défaillance uniques
• S'intègre à la passerelle de gestion nVent Guardian et à la gamme de capteurs

Caractéristiques techniques clés (résumé) Couleur : Noir Gris Matériau : Acier doux Finition : Plaqué Code couleur : RAL 7021 Références produit / Principales données techniques Référence catalogue | Hauteur (H) | Largeur (L) | Profondeur (P) | Tension nominale | Nombre de phases | Fréquence nominale | Courant nominal/Tension nominale | Consommation électrique | Plage de courant de charge nominale | Niveau sonore | Type CDU8004LA03B | 87 pouces (2 200 mm) | 31 pouces (800 mm) | 47 pouces (1 200 mm) | 380 – 480 V | 3 | 50 – 60 Hz | 40 | 22,2 W | 47,5 A min | 68 dB | Avec filtration primaire CDU8004LA03A | 87 pouces (2 200 mm) | 31 pouces (800 mm) | 47 pouces (1 200 mm) | 380 – 480 V | 3 | 50 – 60 Hz | 40 | 22,2 W | 47,5 A min | 68 dB | Avec filtration primaire Caractéristiques / Spécifications techniques

• Puissance frigorifique : 800+ kW à 6 K (débit primaire de 850 LPM)
• Système de pompes redondant sans fuite avec variateurs de vitesse intégrés
• Échangeur de chaleur à plaques primaire-secondaire pour le transfert de chaleur vers l’eau du bâtiment
• Raccords de fluide de refroidissement en haut ou en bas pour une flexibilité d’installation
• Interface utilisateur intégrée avec écran tactile de 10 pouces
• Surveillance et contrôle à distance : Ethernet, SNMP v3, Modbus
• Détection des fuites intégrée
• Conçu pour une installation en rangée, sur dalle, sur plancher surélevé ou dans une pièce séparée
• Couleur : noir-gris ; Matériau : acier doux ; Finition : plaqué ; Code couleur : RAL 7021
• Références disponibles : CDU8004LA03B, CDU8004LA03A (voir ci-dessus les dimensions et les caractéristiques électriques spécifiques à chaque référence)
