Vue d'ensemble du produit

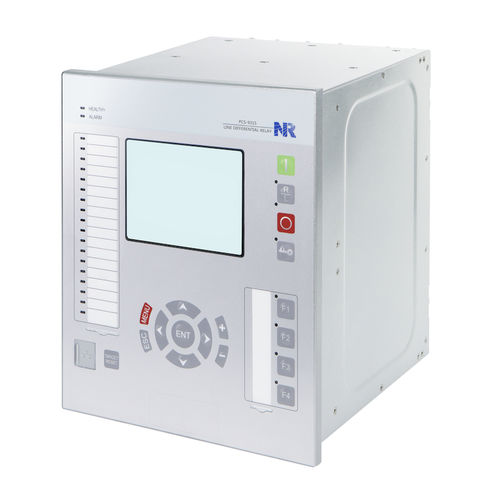

Le relais différentiel de ligne PCS-931S intègre des fonctions de protection primaire et de secours ainsi que des fonctions de contrôle pour lignes aériennes, câbles et lignes de transmission hybrides à différents niveaux de tension. Conçu pour les exploitants réseaux et les services publics, il offre une protection complète, une configuration flexible via PCS-Studio et des capacités avancées de localisation de défauts afin de réduire les durées d'interruption et les coûts d'exploitation.

Protection et contrôle

• Protection de distance DPFC haute vitesse (21D)
• Protection de distance à six zones phase-phase et phase-terre (21L)
• Protection différentielle de courant DPFC et en régime permanent (87L)
• Protection différentielle du courant neutre (87L)
• Protection de distance pilote et protection de défaut à la terre directionnelle pilote (85)
• Logique de blocage/libération en cas d'oscillation de puissance (PSBR)
• Protections surintensité multi-étages phase/terre (67P/67G, 50/51)
• Protection surintensité de séquence négative (67Q) et protections résiduelles
• Fonctions SOTF, défaut disjoncteur (50BF), flashover (50F), zone morte (50DZ)
• Protection conducteur coupé (46BC), divergence de pôles (62PD), différentiel stub (87STB)
• Protection hors-pas (78), reclosing automatique (79) et commande d'appareillage
• Sélection de tension, ajustement automatique des dérives et vérification de synchronisme (25)
• Localisation de défauts par impédance mono-extrémité et par onde voyageuse (mono- et bi-extrémité)

Mesures synchrophasoriques

• Synchronisation temporelle GPS / IRIG-B
• Phasors synchronisés : Ua, Ub, Uc, U1, U2, U0, Ia, Ib, Ic, I1, I2, I0
• Grandeurs analogiques : P, Q, fréquence, ROCOF (df/dt)
• Sortie PMU conforme IEEE C37.118 ; modes P ou M sélectionnables
• Transmission vers PDC via TCP/UDP ; jusqu'à 4 clients ; débits configurables (2f0, f0, f0/2)
• Mesure jusqu'à 32 états binaires configurables

Mesures

• Échantillonnage I/V : 2.4 kHz et 9.6 kHz
• Échantillonnage courant d'onde voyageuse : 1 MHz
• Mesure d'énergie (active/réactive, import/export)
• Puissance (apparentes/réelles/réactives), facteur de puissance et fréquence
• Calibration courant, tension et puissance active/réactive

Enregistrement

• Enregistreur d'événements : 1024 enregistrements de défaut, 1024 événements binaires, 1024 événements de supervision
• Journaux : 256 logs de commande, 1024 logs d'appareil
• Formes d'onde : 64 enregistrements de défaut, 64 enregistrements TWFL, 64 enregistrements haute fréquence (compatibles COMTRADE)

Supervision et auto-surveillance

• Supervision des circuits CT/VT
• Supervision bobine trip/close et alimentation DC
• Supervision des communications pilotes et statistiques d'état des canaux
• Surveillance disjoncteur (temps de déplacement, courant interrompu, compteur de déclenchements, durée de vie restante)
• Fonctions d'auto-diagnostic

Schéma de canal pilote

• Canaux pilotes optionnels en fibre simple ou double
• Support G.703 et C37.94

Interface de communication

• 2 ou 4 ports Ethernet 100Base-TX cuivre
• 2 ou 4 ports Ethernet optiques 100Base-FX
• Port optique 1000Base-SX extensible pour PRP/HSR
• 2 ports RS-485 pour SCADA ; ports RS-485/TTL/BNC pour synchronisation d'horloge
• Ports RJ45 avant et arrière pour debug

Protocoles de communication

• IEC 61850 éditions 1 et 2
• IEC 60870-5-103, DNP3.0, Modbus
• IEC 62439 PRP / HSR, IEEE 802.1w RSTP

Application numérique (support IEC 61850)

• Serveur MMS IEC 61850, GOOSE et SV (IEC 61850-8-1, -9-2LE)
• Ports Ethernet au niveau station et process (100Base-TX/FX ; extensible 100Base-FX / 1000Base-SX)

Synchronisation d'horloge

• IRIG-B via RS-485/TTL ou port BNC
• PPS via série, BNC ou entrée binaire
• IEEE 1588 et SNTP sur Ethernet
• Messages d'horloge via IEC 60870-5-103, Modbus et DNP3.0

Cybersécurité et normes

• Conformité : NERC CIP, IEC 62351, IEC 62443, IEEE 1686

Documents disponibles

• Catalogue PDF : PCS-931S Line Differential Relay
• Manuel technique, fiche technique et manuel d'application (documents disponibles)

Caractéristiques / Spécifications techniques

• Modèle : PCS-931S
• Application : protection et contrôle pour lignes aériennes, câbles et lignes de transmission hybrides
• Taux d'échantillonnage : 2.4 kHz / 9.6 kHz (I/V), 1 MHz (onde voyageuse)
• Standards phasors : IEEE C37.118 ; communications synchrophasor selon IEEE C37.118
• Capacité d'enregistrement et stockage d'ondes : voir Enregistrement
• Ports et protocoles de communication : voir Interface de communication / Protocoles
• Synchronisation temporelle : IRIG-B, PPS, IEEE 1588, SNTP
• Canal pilote : option fibre simple/double ; support G.703 et C37.94
• Supervision : CT/VT/bobine/alim/canal/disjoncteur et auto-diagnostics
• Cybersécurité : NERC CIP, IEC 62351, IEC 62443, IEEE 1686
• Configuration : via PCS-Studio
