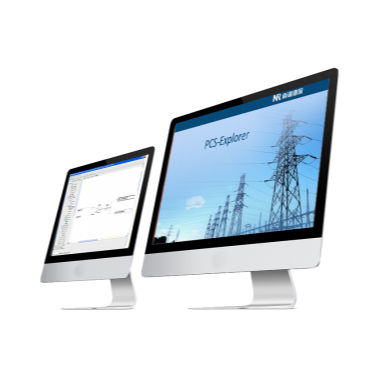

Logiciel de gestion PCS-Explorer

configurationde mise en servicede réseau électrique

Présentation
PCS-Explorer est un logiciel de mise en service pour la configuration et le débogage des IED des appareils de la série PCS. Il propose une configuration visuelle et basée sur des modèles des entrées, sorties et paramètres, et prend en charge la préparation hors ligne des projets ainsi que la mise en service en ligne.

Fonctions

• Gestion centralisée des configurations pour tous les appareils d'un poste
• Création d'appareils à partir de pilotes modèles et import/upgrade de pilotes
• Configuration hors ligne du matériel, de l'écran LCD et des jeux de paramètres
• Configuration visuelle des appareils : activation/désactivation des fonctions de protection et logiques, cartographie des signaux
• Débogage en ligne et téléchargement : compression des packages de pilote et téléchargement vers les appareils
• Gestion des autorités multi-utilisateurs et configuration HMI par niveau utilisateur
• Interface russe disponible

Débogage en ligne
Permet l'inspection en ligne et le débogage interactif des appareils connectés pour vérifier le fonctionnement après téléchargement.

• IEC103Tool : moniteur de communication basé sur IEC 60870-5-103 pour visualiser l'état temps réel des appareils
• Débogage visible : modes d'édition et en ligne avec double-clic sur la ligne de connexion pour téléverser et afficher les valeurs opérationnelles ; prise en charge du débogage par lots
• Diagnostic d'appareil : envoi de commandes de diagnostic et réception de rapports d'état
• Débogage LCD virtuel en ligne : LCD virtuel reproduit les opérations du panneau pour parcourir, rechercher et paramétrer valeurs analogiques/status, rapports et voyants

Fonctionnalités d'IEC103Tool

• Affichage des informations temps réel : info de base, valeurs échantillonnées, statuts, rapports et paramètres
• Enregistrer localement les informations de l'appareil, statuts ou mesures
• Afficher, rafraîchir, exporter et supprimer les rapports d'appareil
• Ouvrir automatiquement le logiciel d'analyse d'onde et téléverser les fichiers d'onde
• Modifier, télécharger, imprimer, exporter et importer des paramètres
• Mot de passe pour le téléchargement des paramètres de gestion et fonctions de contrôle à distance
• Test de sortie binaire, réinitialisation des signaux et synchronisation horaire

Configuration des réglages hors ligne
Gestion complète hors ligne des groupes de paramètres et des fichiers pour la préparation et la vérification du projet.

• Sélection du groupe de réglages actif : Global + Group1–Group30 (un seul groupe actif en exploitation)
• Configuration des paramètres : paramètres globaux (système, liaisons logiques, communication) et paramètres de groupe (protection)
• Opérations sur fichiers de réglages : impression/aperçu, import/export
• Téléchargement des réglages : téléchargement direct vers l'appareil ; un téléchargement réussi provoque le redémarrage de l'appareil pour valider les réglages
• Téléversement des réglages : récupération des réglages depuis l'appareil et comparaison/application au projet

Configuration de l'appareil
Outils pour gérer les métadonnées de l'appareil, les modules matériels, l'écran LCD et les propriétés des protocoles.

• Édition des informations appareil : nom du projet, version du fichier utilisateur, date de modification
• Configuration matérielle : numéros de slots, noms de modules, types et descriptions
• Market Ordering Table (MOT) : sélection de la langue, du protocole, version logiciel/matériel ; exportable en Excel
• Configuration des fonctions et groupes de fonctions : activation/désactivation et affectation des groupes
• Regroupement des signaux : renommage des signaux utilisateur et édition des groupes définis par l'utilisateur
• Configuration LCD : prend en charge 320×240 et 240×128, import et édition des graphiques LCD, configuration de sept touches de raccourci
• Configuration IEC61850 : édition des propriétés IED, AccessPoint et LDevice pour le mapping IEC61850
• Import/upgrade de pilotes : importer des fichiers pilotes depuis d'autres sources ou appareils en fonctionnement (hors ligne/en ligne) sans perdre la configuration actuelle

Autres protocoles et utilitaires
Support additionnel de protocoles et utilitaires pour l'intégration aux outils de test et aux systèmes SCADA.

• Configuration DNP3 : cartographie des points de communication DNP et import/export si l'appareil prend en charge DNP 3.0
• Export RIO : export RIO (Relay Interchange Omicron) depuis la configuration hors ligne ou l'appareil pour l'outil OMICRON (pris en charge pour la protection de distance PCS-902 et PCS-931)
• Export d'informations de communication : signaux de dataset IEC61850, signaux de télécommande et carte DNP
• Opérations par lots et workflows multi-utilisateurs

Caractéristiques / spécifications techniques

• Protocoles pris en charge : IEC 60870-5-103 (IEC103Tool), IEC 61850, DNP 3.0 (si pris en charge)
• LCD virtuel reproduit les opérations du panneau classique pour les appareils sans écran
• Résolutions LCD préréglées : 320×240 et 240×128
• Groupes de réglages actifs : Global + Group1–Group30 (un groupe actif à la fois)
• Débogage en ligne par lots : jusqu'à 20 signaux simultanément dans une fenêtre
• Export RIO pour fonctions spécifiques (protection de distance PCS-902, PCS-931)
• Export MOT vers Excel et compression/téléchargement de packages pilotes vers appareils PCS
• Prise en charge des droits multi-utilisateurs et de la configuration HMI par niveau
• Interface russe disponible
