Relais de protection de phase PCS-9656

de courantd'ordre de phasesd'arc électrique

Présentation

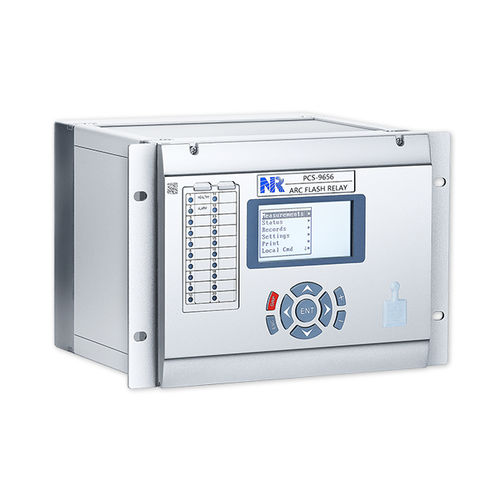

Le relais anti-arc PCS-9656 assure une protection rapide des barres omnibus et des appareillages pour postes, centrales électriques et sites industriels. Des capteurs d'arc détectent la lumière d'arc et transmettent optiquement le signal au relais afin de permettre une coupure fiable des défauts et de protéger le personnel et les équipements.

Fonctionnalités
Le PCS-9656 acquiert les courants entrants et les signaux d'arc localisés via des capteurs d'arc pour discriminer les défauts d'arc. L'appareil intègre le calcul de protection, les sorties de télécommande, l'enregistrement d'événements et l'interface opérateur. Jusqu'à 12 entrées de courant peuvent être intégrées dans une seule unité. La transmission optique entre capteurs et relais réduit les perturbations électromagnétiques et améliore la fiabilité. L'appareil peut être installé dans un tableau de protection ou l'appareillage local.

Protections

• Protection anti-arc
• Protection de défaillance de disjoncteur jusqu'à 6 disjoncteurs (50BF)

Surveillance

• Supervision de l'intensité d'arc
• Supervision de défaillance des TC (transformateurs de courant)
• Supervision du module de transfert/réception
• Auto-diagnostic

Mesures

• Courants de phase : Ia, Ib, Ic
• Courants de séquence : positif/négatif/zéro (I1, I2, I0)
• Angles de phase : Ia^Ib, Ib^Ic, Ic^Ia

Enregistrements & journaux

• 64 rapports de déclenchement
• 1024 rapports d'auto-diagnostic
• 1024 rapports de journalisation
• 1024 SOE (séquence d'événements)
• 64 enregistrements de défaut avec oscillogrammes (compatible COMTRADE)

Communications & interfaces

• Jusqu'à 4 ports Ethernet pour l'automatisation (optionnel)
• Deux ports série RS-485
• Un port RJ-45 en face avant pour la mise en service
• Protocoles : IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0

Caractéristiques techniques

• Model: PCS-9656 Arc Flash Relay
• Supporte jusqu'à 12 entrées de courant intégrées dans une unité
• Acquiert les courants entrants et les signaux d'arc localisés via des capteurs d'arc
• Conversion opto-électrique pour la transmission capteur→relais afin d'éviter les perturbations électromagnétiques
• Fonctions intégrées : calcul de protection, sorties de télécommande, enregistrement d'événements, interface opérateur
• Installation : tableau de protection ou appareillage local
• Protection de défaillance de disjoncteur : jusqu'à 6 disjoncteurs (50BF)
• Mesures : courants de phase (Ia, Ib, Ic), courants de séquence (I1, I2, I0), angles de phase (Ia^Ib, Ib^Ic, Ic^Ia)
• Stockage : 64 rapports de déclenchement, 1024 rapports d'auto-diagnostic, 1024 rapports de journalisation, 1024 SOE, 64 enregistrements de défaut compatibles COMTRADE avec oscillogrammes
• Communications : jusqu'à 4 ports Ethernet (optionnel), 2 ports RS-485, 1 port RJ-45 de mise en service
• Conformité protocoles : IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0
