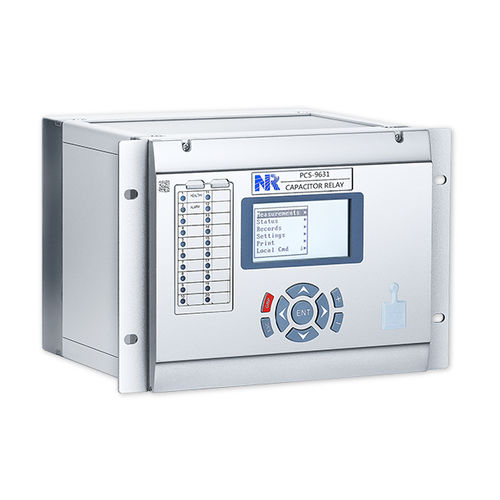

Relais de protection de tension PCS-9631

de surtensionde facteur de puissancethermique

Présentation Le PCS-9631 est un relais de protection, de commande et de surveillance conçu pour les bancs de condensateurs shunt dans les réseaux solidement mis à la terre, à impédance, à bobine Petersen et non mis à la terre. Il intègre une bibliothèque complète de fonctions de protection, une logique programmable, des E/S configurables et un suivi de fréquence, et prend en charge IEC 61850, GOOSE et les protocoles SCADA courants pour l'automatisation des postes.

Protection et commande

• Protection surintensité multi-étagée (50P/51P) et surintensité RMS (51RMS).
• Surintensité en séquence zéro six étages (50/51G), protection de déséquilibre (60P/G) et séquence négative (46).
• Protection sous-courant (37), surcharge thermique (49), défaut de déclencheur (50BF) et protection mécanique (MR).
• Protection sous-tension/surtension en deux niveaux (27/59) et protection différentielle de tension phase/terre (87V/87VN).
• Commande locale et distante de disjoncteur; logique programmable et E/S configurables; ajustement automatique de dérive tension/courant; suivi intégré de fréquence.

Surveillance et mesure

• Mesures : courant, tension, puissance active/réactive, facteur de puissance, énergie, fréquence et harmoniques.
• Supervision du disjoncteur, des TC et des TV; supervision du circuit de déclenchement et autodiagnostic.
• Enregistreur d'incidents et journal d'événements : jusqu'à 1024 entrées SOE (trips, alarmes, changements d'entrées binaires, actions opérateur).
• Oscillographie haute résolution configurable par l'utilisateur des quatre derniers enregistrements (compatible COMTRADE).

Communication

• Prend en charge IEC 61850-8-1 MMS et GOOSE, IEC 61850-9-2 valeurs échantillonnées, IEC 60870-5-103 et DNP3.0.
• Ports flexibles : ports Ethernet 10/100Base-TX (RJ45) et 100Base-FX; interfaces série RS-485 et RS-232; RS-485 dédié pour synchronisation horaire; RJ45 en face avant pour tests.
• Synchronisation temporelle via impulsion, IRIG-B et SNTP.

Documentation Catalogue et fiche technique disponibles : PCS-9631 Capacitor Relay (PDF).

Caractéristiques techniques

• Application : protection et commande des bancs de condensateurs shunt (solidement mis à la terre, à impédance, bobine Petersen, non mis à la terre).
• Fonctions clés : surintensité multi-étagée, séquence zéro, déséquilibre, séquence négative, sous-courant, défaut de disjoncteur, sous-tension/surtension, protections différentielles, protection thermique et mécanique.
• Commande et E/S : commande disjoncteur locale/distante, logique programmable, entrées/sorties configurables.
• Surveillance : mesures des grandeurs électriques, supervision diagnostique et enregistrement des défauts.
• Communications : IEC 61850 (MMS, GOOSE, SV), IEC 60870-5-103, DNP3.0; ports Ethernet et série.
• Synchronisation temporelle : impulsion, IRIG-B, SNTP.
