Aperçu du produit

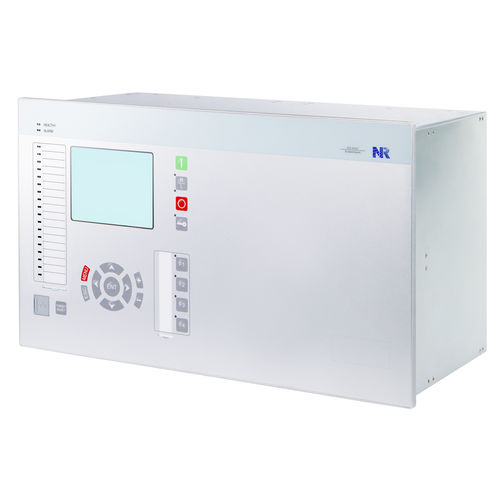

Le relais de protection pour barre omnibus centralisé PCS-915SC intègre la protection différentielle de barre, la protection de couplage/section de barre (protection par surintensité, protection à la mise sous tension sur défaut, protection des défauts en zone morte, protection différentielle zone morte BC/BS à double TC et protection en cas de défaut de disjoncteur), la protection des départs (surintensité, défaut zone morte et défaut de disjoncteur), la protection de tension (sur/sous-tension de phase) et la protection de fréquence (surtension fréquentielle, sous-fréquence, variations de fréquence). Compatible avec l'outil de configuration PCS-Studio, le PCS-915SC offre une solution centralisée évolutive pour la protection de barre.

Fonctions de protection

• Protection différentielle de barre (87B)
• Protection défaut zone morte BC/BS (50DZ)
• Protection différentielle zone morte BC/BS (87DZ)
• Protection défaut zone morte des départs (50DZ)
• Protection commutation sur défaut BC/BS (50SOTF)
• Protection en cas de défaillance de disjoncteur (50BF)
• Protection phase surintensité (50/51P)
• Protection surintensité défaut terre (50/51G)
• Protection surtension de phase (59P)
• Protection sous-tension de phase (27P)
• Protection surtension fréquentielle (81O)
• Protection sous-fréquence (81U)
• Protection variation de fréquence (81R)
• Commande d'ouverture par entrée binaire externe

Mesures et enregistrements

• Mesure d'angle de phase
• Calcul du courant différentiel
• Calcul des composantes séquentielles
• Enregistreur d'événements : 1024 enregistrements de perturbation, 1024 événements binaires, 1024 événements de supervision, 256 journaux de commande, 1024 journaux d'appareil
• Enregistreur de perturbations : 32 enregistrements avec formes d'onde, compatible COMTRADE

Fonctions de supervision

• Autodiagnostic
• Supervision de fréquence
• Supervision de l'alimentation DC
• Supervision des circuits TC
• Supervision des circuits VT
• Supervision des sectionneurs

Communication

• Jusqu'à quatre ports Ethernet cuivre 10Base-T/100Base-TX utilisant IEC 61850, DNP3.0 ou IEC 60870-5-103 sur TCP/IP
• Jusqu'à quatre ports Ethernet optiques 100Base-FX utilisant IEC 61850, DNP3.0 ou IEC 60870-5-103 sur TCP/IP
• Deux ports série RS-485 utilisant IEC 60870-5-103 ou Modbus
• Un port série RS-485 pour la synchronisation d'horloge
• Un port BNC pour la synchronisation d'horloge
• Support du module de communication GOOSE (IEC 61850-8-1)
• Compatibilité complète entre les éditions 1 et 2 d'IEC 61850
• Protocoles de redondance PRP et HSR
• Ports RJ-45 avant et arrière pour le débogage

Caractéristiques techniques

• Modèle : PCS-915SC
• Fonctions de protection : 87B, 50DZ, 87DZ, 50SOTF, 50BF, 50/51P, 50/51G, 59P, 27P, 81O, 81U, 81R
• Capacité de l'enregistreur d'événements : 1024 enregistrements de perturbation; 1024 événements binaires; 1024 événements de supervision; 256 journaux de commande; 1024 journaux d'appareil
• Enregistreur de perturbations : 32 enregistrements avec formes d'onde, compatible COMTRADE
• Ethernet : jusqu'à 4x 10/100Base-TX (cuivre) et jusqu'à 4x 100Base-FX (optique)
• Ports série : au moins deux RS-485 pour protocoles et un RS-485 pour synchronisation d'horloge
• Synchronisation d'horloge : options RS-485 et BNC
• Protocoles supportés : IEC 61850 (Éditions 1 & 2), DNP3.0, IEC 60870-5-103, Modbus
• Support GOOSE : IEC 61850-8-1
• Redondance : PRP et HSR
• Outil de configuration : compatible PCS-Studio
