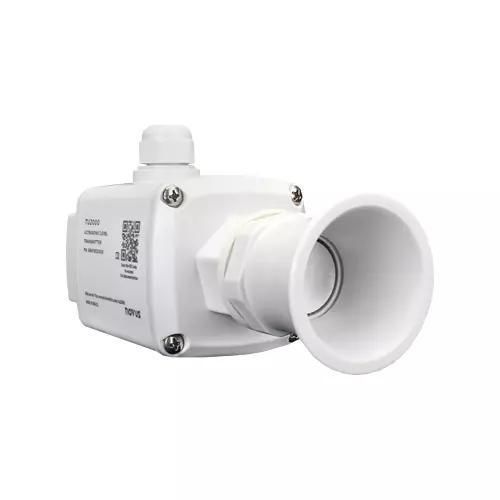

Transmetteur de niveau à ultrasons TU2000

pour solidespour eaupour liquides

Présentation
Le TU2000 est un transmetteur de niveau à ultrasons pour la mesure sans contact de la distance, du niveau et du volume. Basé sur le principe ToF acoustique (33 kHz), il effectue des mesures fiables jusqu'à 20 mètres sur liquides, solides et grains, en milieux statiques ou en mouvement. La configuration Bluetooth via l'application SigNow permet un assistant de mise en service, le diagnostic par graphique d'écho et la mise à jour du firmware.

Pourquoi choisir le TU2000
La mesure sans contact limite l'usure et élimine les risques de corrosion liés aux capteurs en contact. Les mesures ne sont pas affectées par la fumée, la couleur ou la réflectivité des surfaces. La compensation de température intégrée sur la surface sensible garantit une précision stable malgré les variations thermiques, et l'accès Bluetooth facilite la mise en service et le diagnostic.

Principales caractéristiques

• Principe de mesure : ToF acoustique (ultrasons, 33 kHz)
• Portée : jusqu'à 20 m (20 000 mm)
• Interface : configuration Bluetooth via l'application SigNow (mobile et PC) avec assistant guidé, graphique d'écho et mises à jour
• Précision : min. 30 mm, max. 2 mm
• Résolution : 1 mm
• Température de fonctionnement : -20 à 80 °C
• Indice de protection : IP67
• Sortie analogique : 4–20 mA (NAMUR NE43), résolution 0,01 mA
• Sortie numérique/alarme : configurable PNP ou NPN, jusqu'à 200 mA
• Connecteur : bornes internes avec presse-étoupe

Principales applications

• Silos de grains et solides
• Cuves industrielles de formes variées (cylindriques, verticales, horizontales, irrégulières)
• Stations de traitement des eaux
• Surveillance du niveau des rivières et des barrages

Avantages d'un capteur non intrusif
En évitant le contact direct avec le produit, le TU2000 réduit la maintenance et le risque d'endommagement, fournit des mesures stables en présence d'agitation ou de turbulence et facilite l'intégration aux systèmes d'automatisation via les sorties 4–20 mA et PNP/NPN configurables.

Remarques complémentaires
La sortie numérique PNP ou NPN permet la commande directe de relais et de dispositifs de signalisation pour faciliter l'intégration et réduire les temps d'arrêt. Le diagnostic visuel comprend 4 LED conformes à NAMUR NE107 pour un contrôle rapide de l'état.

Caractéristiques / spécifications techniques

• Principe de mesure : ToF acoustique (ultrasons, 33 kHz)
• Plage de mesure : jusqu'à 20 000 mm
• Grandeurs mesurées : distance, niveau, volume
• Type de produit mesuré : fluides statiques et en mouvement ; liquides, solides, grains
• Précision : min. 30 mm, max. 2 mm
• Résolution : 1 mm
• Zone aveugle : 500 mm (réductible à ~250 mm dans les cuves ≤ 10 000 mm)
• Échantillonnage : 1 Hz (2 Hz dans les cuves ≤ 10 000 mm)
• Linéarisation : jusqu'à 20 points pour géométries de cuve irrégulières
• Configuration : application SigNow via Bluetooth (BLE 4.0+)
• Indication visuelle : 4 LED (État, Sortie Analogique, Sortie Numérique, Bluetooth) selon NAMUR NE107
• Connecteur : bornes internes avec presse-étoupe
• Alimentation : 8–33 Vcc (protection interne contre inversion de polarité)
• Température de fonctionnement : -20 à 80 °C
• Sortie analogique : 4–20 mA (NAMUR NE43), résolution 0,01 mA
• Sortie numérique/alarme : configurable PNP ou NPN, jusqu'à 200 mA
• Conformité : marquage CE
• Indice de protection : IP67
• Pression process : jusqu'à 2 bar
• Boîtier : polycarbonate UL94
• Montage : bride Ø32 mm et cornet acoustique hexagonal
• Garantie : 3 ans
