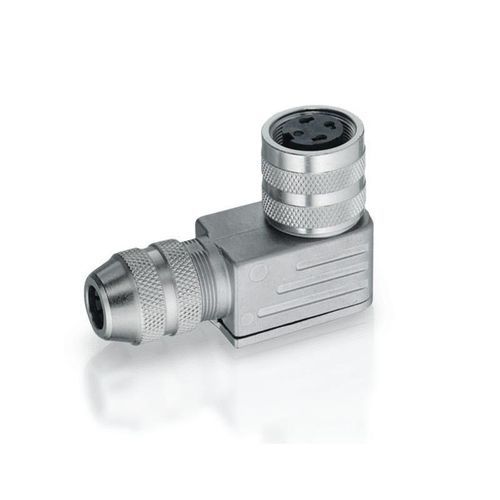

Connecteur de données EEM 33-77

fil à filà angle droità souder

Résumé produit
Connecteur coudé M16x0,75 5‑broches, modèle EEM 33-77, A-codé. Comprend une écrou-contre-écrou (overmold nut), bornes à souder, blindé pour une meilleure compatibilité électromagnétique et protection IP67. Conforme UL.

Caractéristiques principales

• Type de connecteur : M16x0,75
• Nombre de contacts : 5 broches
• Orientation : coudé
• Codage : A-codé
• Raccordement : bornes à souder
• Inclus : écrou d'étanchéité (overmold / cap nut)
• Blindage : blindé (bonne compatibilité électromagnétique)
• Indice de protection : IP67 (minimum)
• Homologations : UL

Spécifications techniques (tableau)
Gaine du corps : cuivre‑zinc verni‑nickelé
Indice de protection min. : IP67
Pour diamètres de câble : 4 ... 6 mm, PG7 ; section conducteur max. 0,75 mm²

Variantes / numéros d'article
numéro d'article - description
400005615 - EEM 33-77

Ressources disponibles

• Modèles CAO (données CAO produit disponibles)
• Fiches techniques (fiches électroniques disponibles)
• Manuels d'utilisation, dessins, fiches électroniques, déclarations de conformité / certificats et brochures pour le système de connecteurs M16

Remarques
Connecteur coudé M16x0,75 conçu pour des applications blindées nécessitant une protection IP67 ; adapté aux diamètres de câble 4–6 mm et aux sections de conducteur jusqu'à 0,75 mm² avec presse-étoupe PG7.

Caractéristiques / spécifications techniques

• Modèle : EEM 33-77
• Filetage de connecteur : M16 x 0,75
• Nombre de broches : 5
• Configuration : coudé, A-codé
• Matériau / finition du boîtier : cuivre‑zinc verni‑nickelé
• Raccordement : bornes à souder
• Écrou d'étanchéité : inclus
• Blindé : oui (bonne EMC)
• Indice de protection : IP67 (min.)
• Plage de diamètre de câble : 4 ... 6 mm (PG7), section conducteur max. 0,75 mm²
• Homologations : UL
• Numéro d'article fabricant : 400005615
