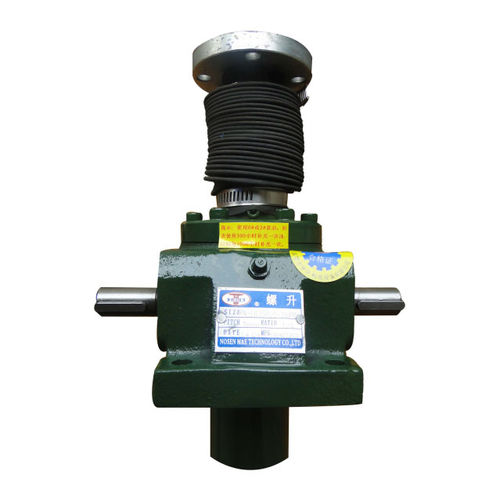

Vérin mécanique à vis trapézoïdale RN-1T

à vis translatanteà vis tournantemotorisé

* Modèle : RN-1T * Diamètre de la vis : 24 mm * Pas de vis : 5 mm * Charge statique : Max 1 tonne * Charge dynamique : Max 0.6 tonnes * Rapport de vitesse : 1/5 1/10 1/20 * Vitesse de levage : 75-1500 mm/min * Puissance d'entrée : 0.05-0.5 hp * Entrée maxi : 1500 tr/min * Type de vis : vis trapézoïdale * Extrémité supérieure : plaque supérieure, extrémité à chape, extrémité filetée, extrémité lisse * Source d'énergie : Électrique, Manuelle, Les deux Vis de traduction : Un arbre à vis sans fin entraîné agit sur un engrenage à vis sans fin interne qui, à son tour, entraîne une vis de levage pour sortir ou rentrer. Lorsque la vis de levage se déplace à travers le carter en fonte, l'engrenage à vis sans fin et la vis de levage tournent ensemble. Lorsque la vis de levage est maintenue pour empêcher la rotation, la vis de levage se déplace linéairement à travers le carter en fonte pour déplacer la charge. Vis clavetée : Certaines charges n'empêchent pas la rotation de la vis de levage. Ces applications nécessitent un vérin à vis à clavette. Une clé, fixée sur le carter du vérin et insérée dans une rainure de clavette fraisée dans la vis de levage, force la vis de levage à se déplacer sans tourner. Vis rotative : Une vis de levage fixée à l'engrenage à vis sans fin comme une seule unité, forçant la vis de levage à tourner, mais pas à se déplacer. Un écrou mobile, fixé à la charge, est entraîné par la rotation de la vis de levage. Ce type de vérin est idéal pour les applications qui ne peuvent pas recevoir un tube protecteur à vis et qui économisent suffisamment d'espace de montage.
