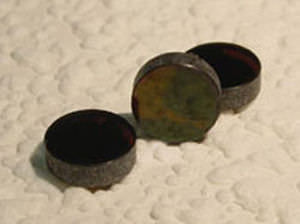

Cristal de grenat aluminium yttrium dopé Cr (Cr:YAG)

optiquepour laser

Les commutateurs Q passifs ou les absorbeurs saturables fournissent des impulsions laser de haute puissance sans commutateur Q électro-optique Q-switches, ce qui réduit la taille du boîtier et élimine une alimentation haute tension. Le Cr4+:YAG est plus robuste que les colorants ou les centres de couleur et constitue le matériau de choix pour les lasers Nd de 1 micron. Une petite fraction des ions de chrome dans le YAG peut être amenée à changer de valence, passant du normal Cr3+ à Cr4+ par l'ajout d'impuretés compensatrices de charge telles que Mg2+ ou Ca2+. Le site mesure pratique de la concentration de Cr4+ est le coefficient d'absorption à faible puissance à 1064 nm. Les valeurs typiques varient d'environ 1,5 cm-1 pour les cristaux laser accordables à 3 - 6 cm-1 pour les Qswitchs passifs. La densité réelle d'ions Cr4+ N dans le cristal peut être calculée à partir de N = / A où A est la section transversale d'absorption avec une valeur1 de 5 x 10-18 cm2 . Les Q-switches passifs sont généralement spécifiés par la densité optique de faible puissance (ou %T) à la longueur d'onde du laser longueur d'onde du laser. Synoptics mesure la valeur dans la boule Cr4+:YAG et ajuste l'épaisseur de la partie à la densité optique spécifiée. L'épaisseur est un paramètre libre, mais généralement de 1 à 5 mm.
