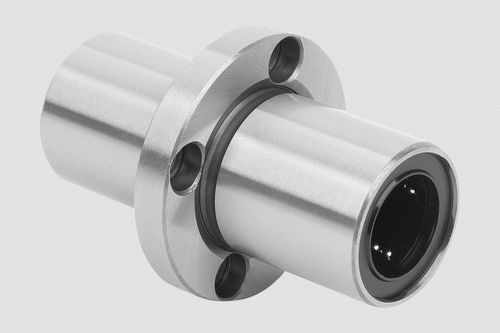

Douille de guidage linéaire à billes 21520-02 seriesen acierà bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Spécifications
- à billes
- Matière
- en acier
- Configuration
- à bride
- Diamètre
Min: 8 mm
(0,315 in)Max: 112 mm
(4,409 in)- Charge statique
Min: 804 N
Max: 15 900 N
Description
Palier linéaire à billes en acier avec bride centrale, modèle rondPalier linéaire à billes en acier avec bride centrale, modèle rond
Matière
Corps en acier.
Cage en plastique.
Billes en acier.
Nota
Ces paliers linéaires à billes correspondent à la série 3 de la norme ISO 10285. Avec joint d’étanchéité des deux côtés. Ces paliers linéaires à billes sont dotés d’une cage en plastique. Celle-ci assure un fonctionnement silencieux et d’excellentes propriétés de roulement. Avec bride centrale pour montage direct sur le corps. Modèle double palier pour une utilisation sous charge de couple.
Tolérances recommandées :
Arbre : h6
Corps : h7
Les paliers linéaires à billes avec joint d’étanchéité des deux côtés doivent être graissés avant montage. Les charges admissibles indiquées s’appliquent en cas d’utilisation d’arbres trempés et rectifiés.
Plage de température
-20 °C jusqu’à +80 °C.
Accessoire
Arbres de guidage de précision 21595.
Vis de fixation 07160.
Matière
Corps en acier.
Cage en plastique.
Billes en acier.
Nota
Ces paliers linéaires à billes correspondent à la série 3 de la norme ISO 10285. Avec joint d’étanchéité des deux côtés. Ces paliers linéaires à billes sont dotés d’une cage en plastique. Celle-ci assure un fonctionnement silencieux et d’excellentes propriétés de roulement. Avec bride centrale pour montage direct sur le corps. Modèle double palier pour une utilisation sous charge de couple.
Tolérances recommandées :
Arbre : h6
Corps : h7
Les paliers linéaires à billes avec joint d’étanchéité des deux côtés doivent être graissés avant montage. Les charges admissibles indiquées s’appliquent en cas d’utilisation d’arbres trempés et rectifiés.
Plage de température
-20 °C jusqu’à +80 °C.
Accessoire
Arbres de guidage de précision 21595.
Vis de fixation 07160.
