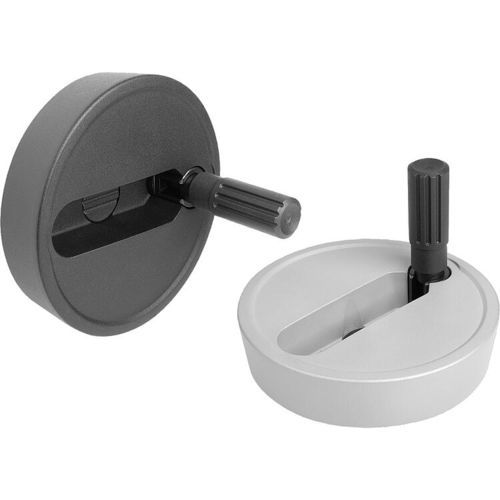

Volant de manoeuvre 06278-02 series

pleinà poignée escamotableen aluminium

Volants pleins en aluminium avec poignée cylindrique escamotable Matière : Volant en aluminium. Poignée cylindrique et cache du moyeu en thermoplastique, noirs. Axe de la poignée cylindrique en acier bruni. Tige filetée ISO 4027 en acier classe de résistance 45 H, noire. Finition : Noir ou avec revêtement par poudre argent. Avec alésage d'ajustement. Avec alésage d'ajustement et rainure de clavette. Avec alésage d'ajustement et alésage transversal. Avec alésage d'ajustement, rainure de clavette et alésage transversal. Nota : Concentricité et planéité de la jante ≤ 0,4 mm. Montage : Le cache du moyeu est livré non monté. Les volants se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle d'appui 07375. Pour les modèles avec alésage transversal, la fixation s'effectue à l'aide d'une tige filetée ISO 4027. Accessoires : 07375 Rondelle. 07161 Vis CHC tête courte DIN 6912. Contenu de la livraison Volant en aluminium. Cache du moyeu. Poignée cylindrique escamotable. Tige filetée ISO 4027 (modèles avec alésage transversal). Indication de dessin : 1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette
