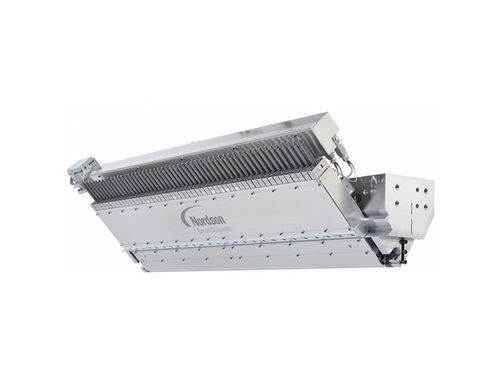

Dispositif d'ajustement EDI® Lip Adjustment Systems

Présentation
Nordson propose la gamme EDI® de systèmes de réglage de lèvres adaptée à différents besoins de production : réglages manuels pour corrections grossières, systèmes thermiques Autoflex™ pour des réglages fins et actionneurs motorisés Prodigi™ pour un contrôle automatisé et à distance. Ces solutions s'intègrent aux systèmes de mesure du processeur pour réduire la variation de calibre et améliorer le rendement.

Réglages manuels des lèvres
Les réglages manuels permettent à l'opérateur d'ajuster l'ouverture de la lèvre de matrice en serrant ou desserrant les boulons à l'aide d'outils manuels. Cette méthode classique est adaptée aux réglages grossiers et aux interventions sur site.

• Réglage push-only : filetage unique offrant un grand déplacement par tour (~1 mm/tr).
• Réglage différentiel push-only : système à deux filetages pour un déplacement plus fin par tour (~0,2 mm/tr).
• Réglage différentiel push-pull : double filetage avec fonction traction pour aider à l'ouverture des lèvres sur applications basse pression ; déplacement fin (~0,2 mm/tr) et flexibilité d'exploitation.

Réglages Autoflex™
Les systèmes Autoflex™ utilisent l'expansion et la contraction thermiques de blocs d'ajustement pour réaliser des corrections locales plus fines que les méthodes exclusivement manuelles. Chaque point d'ajustement comprend un bloc chauffant et une voie de refroidissement par air ; Autoflex s'associe à la mesure en ligne pour réduire la variation de calibre et augmenter la productivité.

• Autoflex™ VI et VI‑R : traducteurs à faible masse pour une meilleure réactivité chauffage/refroidissement ; options de pas central (21,0 / 25,4 / 28,6 mm, autres sur demande) ; capot en acier inoxydable pour limiter courants d'air et dépôts ; design bas profil proche du nip ; option VI‑R modulaire et amovible pour la maintenance.
• Autoflex™ VI‑RE (US Patent 10,518,459) : augmentation de course d'environ +43 % sans allonger le temps de réponse, étendant la plage de correction ; compatible refroidissement par convection ou air forcé ; câblage du chauffage à déconnexion rapide ; ensembles modulaires de 3 ou 4 ajustements pour accès aux pièces d'usure.

Actuateurs motorisés Prodigi™
Le système motorisé EDI® Prodigi™ remplace les vis thermiques ou les réglages manuels par des actionneurs motorisés connectés aux filetages d'ajustement, convertissant la rotation du moteur en mouvement linéaire précis contrôlé à distance. Prodigi permet des corrections rapides, reproductibles et un pilotage automatisé précis des positions de lèvre.

• Permet des ajustements distants et répétables sans contact direct avec la matrice chaude.
• Essais de développement : variation initiale d'épaisseur d'environ ±25 % fortement réduite en ~44 s ; environ 3 minutes après activation de l'APC, le calibre sur la longueur de la matrice est presque uniforme (vs ~12 minutes avec actionneurs thermiques classiques).

Intégration et bénéfices système
Ces familles de réglage se connectent aux systèmes de mesure et d'APC pour réduire les rebuts, diminuer le temps d'atteinte des tolérances et stabiliser la production. Nordson propose des équipements complémentaires (pompes de fonte, vannes, filtration, systèmes de granulation, matrices) pour optimiser la ligne complète.

Caractéristiques techniques

• Famille produit : Systèmes de réglage de lèvres EDI® (manuel, Autoflex™, Prodigi™)
• Entraxes d'ajustement : 21,0 mm / 25,4 mm / 28,6 mm (autres espacement sur demande)
• Types manuels : push-only ≈ 1 mm/tr ; différentiel ≈ 0,2 mm/tr ; push-pull différentiel ≈ 0,2 mm/tr avec assistance traction
• Autoflex VI/VI‑R : traducteurs basse masse ; capots inox ; approche proche du nip
• Autoflex VI‑RE : US Patent 10,518,459 ; ≈+43% de course vs version de base ; refroidissement convectif ou air forcé ; connecteurs chauffage à déconnexion rapide ; modules 3/4 réglages
• Prodigi™ : actionneurs motorisés convertissant rotation en translation précise ; conception pour correction automatisée rapide et répétable
• Options : capots inox, assemblages modulaires amovibles (VI‑R), stratégies de refroidissement multiples
• Applications : extrusion de films (soufflés, cast, barrières, hygène respirante), film étirable, CPP, revêtement et laminage, films optiques/thermosensibles
