Appareil de test de concentricité AccuScan Pro series

automatiqueintelligentepour câble

Présentation

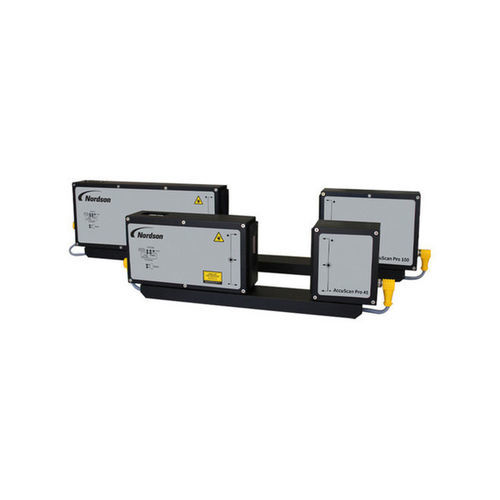

Basé sur une plate-forme optique et électronique éprouvée, AccuScan Pro est un micromètre laser mono-axe compact pour fils, câbles, tubes, tuyaux, et autres produits cylindriques, plats ou à profil spécifique. Il est conçu pour le contrôle en ligne en temps réel du diamètre ou pour des mesures hors ligne. L'appareil mesure des diamètres jusqu'à 100 mm (3,94 in) et peut être empilé pour couvrir des diamètres plus grands. Sa conception permet des mesures précises avec une maintenance réduite pour les environnements industriels.

Fonctionnalités & Avantages

• Mesures de haute précision indépendamment de la position du produit dans la gorge de mesure.
• Optiques conçues et techniques d'étalonnage pour une précision constante.
• Conception sur rail permettant une flexibilité d'espacement entre émetteur et récepteur.
• Option de purge d'air pour maintenir les fenêtres optiques propres et réduire la maintenance.
• Communications flexibles prenant en charge RS-232 et Ethernet pour l'intégration aux processus.
• Option d'affichage ultra-brillant et interface opérateur pour configuration et visualisation des données.
• Indicateurs LED codés par couleur pour surveillance rapide du fonctionnement et des communications.
• Boîtiers classés IP65 pour protection contre l'humidité et la poussière.

Deux modèles disponibles
Modèle | AccuScan Pro 45 mm | AccuScan Pro 100 mm
Plage OD | 0.13 – 45 mm (0.005 – 1.77 in) | 0.2 – 100 mm (0.008 – 3.94 in)
Taille de la gorge | 52 mm (2.05 in) | 106 mm (4.17 in)
Précision | ±0.001 mm (modèle 45 mm) | ±0.002 mm (modèle 100 mm)
Résolution | 0.00001 mm (les deux modèles) | 0.00001 mm (les deux modèles)
Taux de balayage | 1200 scans/sec | 1200 scans/sec

Options & Remarques d'application

• Option MultiScan pour inspection en ligne 100 % des câbles multifilaires, mesure jusqu'à 12 diamètres simultanés pour détecter fils manquants ou cassés.
• Option détection de défauts en balayage unique pour bultes et rétrécissements (dépend de l'application).
• Possibilité d'empiler plusieurs jauges pour étendre la plage de mesure.
• Conçu pour cordons, tuyaux en caoutchouc et plastique, tubes, tiges, fils et câbles, et autres produits extrudés ou filés.

Caractéristiques techniques

• Modèles : AccuScan Pro 45 mm et AccuScan Pro 100 mm.
• Plage de mesure OD : 0,13–45 mm (modèle 45 mm) ; 0,2–100 mm (modèle 100 mm).
• Taille de la gorge : 52 mm (45 mm) ; 106 mm (100 mm).
• Précision : ±0,001 mm (45 mm) ; ±0,002 mm (100 mm).
• Résolution : 0,00001 mm (0,0000004 in).
• Vitesse de balayage : 1200 scans/sec.
• Options : MultiScan, détection lumps/neckdowns en single-scan, affichage ultra-brillant, purge d'air.
• Communications : RS-232 et Ethernet ; prise en charge de plusieurs protocoles d'intégration.
• Indice de protection : IP65.
• Applications typiques : fils, câbles, tubes, tuyaux, tiges, processus d'extrusion et de tréfilage.
