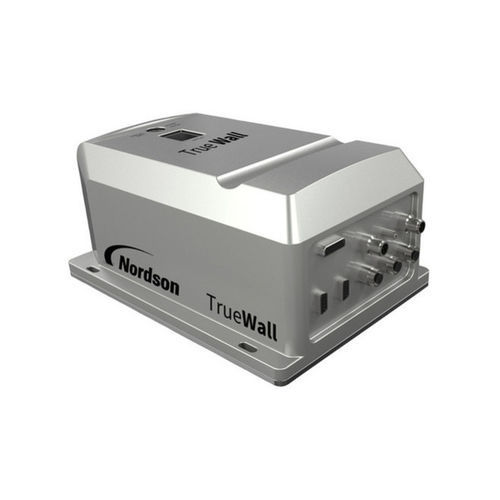

Appareil de test de concentricité TrueWall series

automatiquepour câblepour tuyaux

Aperçu
TrueWall est une jauge ultrasonique pour la mesure continue de l'épaisseur de paroi et de la concentricité sur produits circulaires. Plusieurs modèles couvrent une large plage d'OD et prennent en charge la discrimination multicouche et les parois fines, adaptés aux fabricants de tubes, flexibles, tuyaux, fils et câbles isolés.

Caractéristiques & Avantages

• Mesure automatique — mesure l'épaisseur des parois sans intervention opérateur pour un contrôle en ligne constant.
• Configuration Snap — configuration et étalonnage entièrement automatiques pour des changements rapides.
• Multicouche & parois fines — discrimination jusqu'à 4 couches et mesure des parois très fines via un algorithme dédié.
• Installation compacte — têtes de jauge montables en cuve ou via diaphragme étanche pour montage externe.
• Connectivité Industrie 4.0 — serveur Web intégré, Ethernet, entrées codeur et E/S pour intégration en production.

Modèles & Plages principales
Mesures : TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
Gamme OD : 0,25–12 mm | 2,5–25 mm | 4–40 mm | 7,5–63 mm
Épaisseur minimale (exemples) : 10 MHz : 0,254 mm ; 20 MHz : 0,127 mm ; Option paroi fine (20 MHz) : 0,025 mm (là où disponible).
Transducteurs : selon modèle (4, 6, 8) ; Fréquences : 1 MHz, 2,25 MHz, 5 MHz, 10 MHz, 20 MHz suivant modèle.

Vérification de tolérance à haute vitesse
Le système peut effectuer jusqu'à environ 10 000 mesures de paroi par seconde (selon épaisseur et configuration) et compare chaque balayage de transducteur aux tolérances configurées pour détecter les variations à court terme sur chaque couche.

Mesure multipoint & concentricité
Quatre à huit transducteurs ajustables entourent le produit pour évaluer les emplacements critiques et fournir des mesures rapides et précises d'épaisseur de paroi et de concentricité sur toute la circonférence.

Mesure multicouche et parois fines
Des algorithmes et une sensibilité avancés permettent de discriminer jusqu'à 4 couches et de mesurer précisément des parois très fines sur des fréquences de transducteur sélectionnables.

Serveur Web intégré
Interface web locale pour la configuration, les tolérances, la gestion des recettes et les diagnostics. Fonctions clés :

• Affichage du centrage, de l'épaisseur, de l'excentricité et du diamètre.
• Intégration de mesures OD laser externes.
• Support de la vitesse de ligne (codeur/LaserSpeed) et des E/S discrètes.
• Configuration des recettes, paramètres et diagnostics internes ; interface multilingue disponible.

Option de mesure OD ultrasonique
L'option OD ultrasonique exploite des échos de transducteur optimisés pour fournir des informations de diamètre extérieur à haute précision, alternative économique au scanner laser OD dans de nombreuses applications.

Mesure externe (auto-inondante)
Pour les mesures en dehors d'une cuve de refroidissement, TrueWall peut être configuré avec un ensemble diaphragme étanche immergeant la jauge pour des mesures externes en immersion.

Ajouts recommandés à votre ligne de process

• LaserSpeed Pro — jauge de longueur et vitesse.
• AccuScan 5000 — jauge diamètre deux axes.
• AccuScan 6000 — jauge diamètre quatre axes.
• AccuScan Pro — jauge diamètre mono-axe.
• BenchMike Pro — micromètre d'inspection d'échantillons.
• Smart Temp — préchauffeur pour contrôle de procédé.

Caractéristiques techniques

• Famille produit : TrueWall (modèles 1012, 1025, 1040, 1063).
• Taux de mesure : jusqu'à ~10 000 mesures de paroi/s (selon matériau et configuration).
• Mesure de couches : jusqu'à 4 couches ; algorithme paroi mince jusqu'à 25 µm sur produits dès 250 µm où applicable.
• Gamme OD par modèle : 1012 = 0,25–12 mm ; 1025 = 2,5–25 mm ; 1040 = 4–40 mm ; 1063 = 7,5–63 mm.
• Transducteurs & fréquences : configurations 4/6/8 selon modèle ; fréquences 1–20 MHz selon options.
• Modes/options : mesure multipoint, concentricité, option OD ultrasonique, diamètre/ovalité, contrôle tolérances haute vitesse, mode auto-inondant.
• Connectivité : serveur Web intégré, Ethernet, entrées codeur/vitesse, E/S, gestion recettes et diagnostics.
• Installation : têtes compactes pour montage en cuve ou diaphragme étanche pour montage externe.
