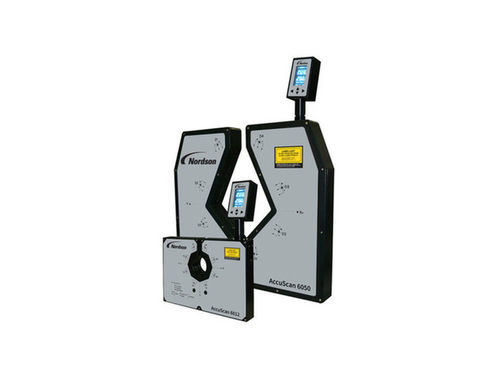

Instrument de mesure d'arrondi AccuScan 6000

Aperçu
AccuScan 6000 est une jauge de diamètre et d'ovalité à balayage sur quatre axes qui offre une couverture périphérique étendue et une grande précision pour aider les produits à respecter des spécifications de conception et de qualité strictes. Elle mesure le diamètre et l'ovalité autour de la circonférence du produit depuis quatre directions, adaptée aux fils, câbles, tubes, tuyaux et autres produits cylindriques ou profilés extrudés ou étirés.

Caractéristiques & Avantages

• Couverture périphérique complète – donne un diamètre moyen plus représentatif pour les produits jusqu'à 50 mm.
• Mesure d'ovalité pouvant atteindre 100 % de précision lorsque le produit est aligné avec les axes de mesure.
• Détection de défauts améliorée – environ 25 % d'amélioration par rapport aux jauges à trois axes.
• Amélioration du rendement produit en réduisant les rebuts et la production hors spécifications.
• Balayage ultra-rapide – jusqu'à 9600 scans/s au total (2400 scans/s par axe).
• Répétabilité sur une seule balayage jusqu'à 1 µm (dépend du modèle) grâce à un algorithme de calibration propriétaire.

Applications

• Tubes médicaux en plastique (cathéters, tubes d'administration de médicaments, tubes chirurgicaux, petits tubes médicaux).
• Fils et câbles (LAN/catégorie, coaxial, médical, automobile, câbles spéciaux).
• Tubes plastiques pour l'automobile.
• Tubes thermorétractables en plastique.
• Cordons et lignes.
• Autres produits extrudés ou étirés cylindriques, plats ou à profil unique.

Deux modèles disponibles
AccuScan 6012 | AccuScan 6050
Nombre d'axes : 4 | 4
Gamme OD : 0,1 - 12 mm (0,004 – 0,47 in) | 0,5 - 50 mm (0,020 - 2,00 in)
Taille de la porte (gate) : 16 mm (6012) | 60 mm (6050)
Précision : ±0,0005 mm (6012) | ±0,001 mm (6050)
Répétabilité : ±1 µm ±0,025% (6012) | ±2 µm ±0,025% (6050)
Résolution : 0,00001 mm | 0,00001 mm
Taux de balayage : 2400 scans/sec/axe (total 9600 scans/sec) | 2400 scans/sec/axe (total 9600 scans/sec)

Notes
La conception à quatre axes réduit les zones aveugles par rapport aux systèmes à deux ou trois axes, augmentant la probabilité de détection des renflements et étranglements et fournissant un diamètre moyen plus représentatif. L'algorithme de calibration permet une haute répétabilité par balayage pour le contrôle qualité en ligne.

Caractéristiques / Spécifications techniques

• Série : AccuScan 6000
• Modèles : AccuScan 6012, AccuScan 6050
• Axes : 4 (balayage quatre axes)
• Plages OD : 0,1–12 mm (6012); 0,5–50 mm (6050)
• Tailles de porte : 16 mm (6012); 60 mm (6050)
• Précision : ±0,0005 mm (6012); ±0,001 mm (6050)
• Répétabilité : ±1 µm ±0,025% (6012); ±2 µm ±0,025% (6050)
• Résolution : 0,00001 mm
• Taux de balayage : 2400 scans/sec par axe (total 9600 scans/sec)
• Répétabilité sur une seule scan : jusqu'à 1 µm (selon modèle)
• Applications typiques : tubes médicaux, fils & câbles, tubes automobiles, gaines thermorétractables, cordes/cordons, profils extrudés/étirés
