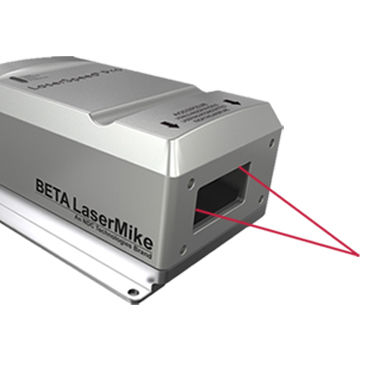

Appareil de mesure de longueur LaserSpeed Pro series

de vitessesans contactlaser

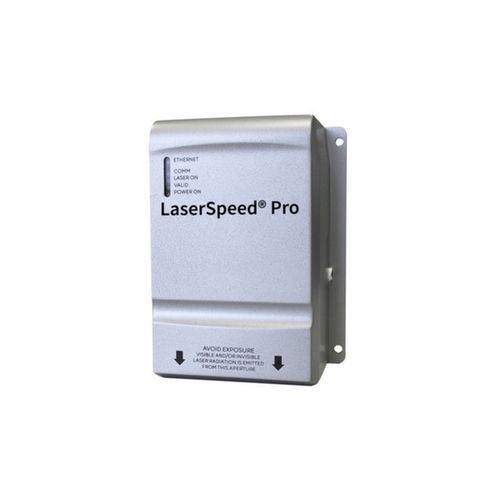

Aperçu La jauge LaserSpeed Pro de Nordson est un système sans contact basé sur la vélocimétrie laser Doppler (LDV) pour la mesure précise de longueur et de vitesse de surfaces en mouvement. Elle offre une précision typique de ±0,03% et une répétabilité de ±0,02%, sans pièces mobiles, calibrée en usine et dotée de connectivité Ethernet pour intégration Industrie 4.0. Des boîtiers renforcés et plusieurs distances de standoff permettent l'adaptation aux lignes industrielles exigeantes.

Applications

• Mesure continue de longueur
• Mesure de vitesse (avant/arrière et vraie vitesse zéro)
• Contrôle de vitesses différentielles
• Contrôle de coupe à longueur
• Contrôle de tension
• Mesure de produits discrets
• Positionnement du produit
• Contrôle des procédés d'impression et de revêtement

Caractéristiques & Avantages

• Remplacement direct des tachymètres et codeurs rotatifs
• Mesure sans contact : pas de glissement, pas de marquage ; compatible avec tous matériaux, formes, couleurs et textures
• Mesure bi-directionnelle et détection de vraie vitesse zéro
• Calibrée en usine ; pas de pièces mobiles pour une maintenance réduite
• Compatible Industrie 4.0 avec Ethernet et options de communication industrielles
• Options pour environnements sévères : boîtiers inox, purge d'air, boîtiers étanches

Modèles & Distances de standoff

• Suffixes modèles : -401 (LS 4500 uniquement), -403, -406, -410
• Distances de standoff : -401 = 100 mm | -403 = 300 mm | -406 = 600 mm | -410 = 1000 mm
• Plages de vitesse selon série (LS Pro 4500 / 8500 / 9500) — de ~0,2 m/min jusqu'à ±12000 m/min selon modèle/configuration
• Profondeur de champ de mesure : environ 15 mm, 35 mm, 50 mm ou 100 mm selon suffixe

Options & Configurations

• 8500X / 9500X : boîtier inoxydable avec purge d'air intégrée pour vapeur, brouillard et pulvérisation
• 8500E / 9500E : boîtiers environnementaux à double étanchéité pour sites chauds/agressifs
• 8500-C / 9500-C : kit de montage C-frame pour mesures combinées d'épaisseur et de vitesse/longueur (inclut jauge, rail, miroir à angle droit et carter de sécurité)

Caractéristiques techniques

• Technologie de mesure : Vélocimétrie laser Doppler (LDV), sans contact
• Précision typique : ±0,03%
• Répétabilité typique : ±0,02%
• Pas de pièces mobiles ; calibrage usine pour faible maintenance
• Connectivité : Ethernet et communications industrielles pour intégration PLC/SCADA
• Mounting/accessoires : kits C-frame, assemblages miroir, rails de montage et carters de sécurité
• Industries typiques : fils et câbles, tuyaux, métaux, films, papier, emballage, bois, caoutchouc
