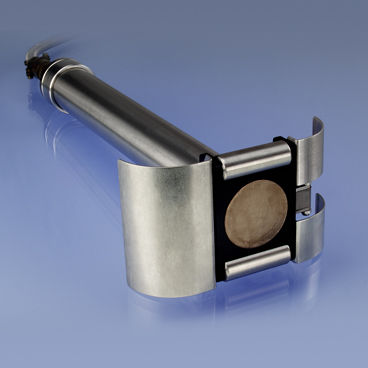

Appareil de mesure d'épaisseur 100 series

de radiation gammade poids surfaciquepar rétrodiffusion

Présentation

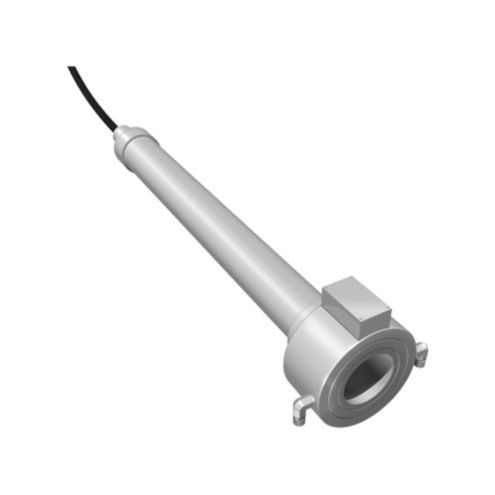

Le capteur de rétrodiffusion gamma (GBS) est un instrument intégrant la source et le détecteur pour fournir une mesure d'épaisseur ou de grammage à partir d'un seul côté du produit. Son design compact permet une installation dans des zones de procédé restreintes où les capteurs conventionnels ne peuvent pas être positionnés. Le GBS effectue des mesures continues en mode point fixe ou en balayage sans nécessité de normalisation et reste peu sensible aux variations de température de l'entrefer, à la décroissance de la source, à la poussière, aux variations de composition du matériau et aux désalignements du scanner, garantissant une précision stable sur le long terme avec un faible besoin d'entretien.

Caractéristiques & Avantages

• Format compact adapté aux emplacements de procédé étroits.
• Mesure unilatérale de l'épaisseur ou du grammage.
• Fonctionnement continu en mode point fixe ou balayage, sans normalisation.
• Mesure stable par rapport à l'air ou à un rouleau en acier.
• Acquisition et traitement 100 % numériques pour une bonne répétabilité.

Applications

• Production de film soufflé.
• Fabrication de film et feuille coulés.
• Transformation du caoutchouc et du vinyle.
• Contrôle qualité des revêtements et stratifiés.
• Surveillance du grammage/épaisseur pour textiles et non-tissés.
• Mesures locales d'épaisseur pour composites.

Équipements compatibles / Appairage courant

• AccuTrak O-Frame — intégration scanner
• MiniTrak O-Frame — intégration scanner
• MiniTrak S-Frame — intégration scanner
• SlimTrak II — intégration scanner

Caractéristiques / Spécifications techniques

• Type de capteur : rétrodiffusion gamma avec source et détecteur intégrés (mesure unilatérale).
• Mesure : épaisseur ou grammage depuis un seul côté (continu).
• Modes : point fixe (stationnaire) et balayage (continu).
• Robustesse environnementale : peu sensible aux variations de température de l'entrefer et tolérant à la décroissance de la source, à la poussière, aux variations de composition et au désalignement du scanner.
• Sortie : technologie de mesure 100 % numérique pour des résultats stables et une intégration facilitée aux systèmes de contrôle.
• Format : conception compacte pour les zones de procédé restreintes.
• Maintenance : besoins en maintenance faibles grâce à la stabilité du principe de mesure.
