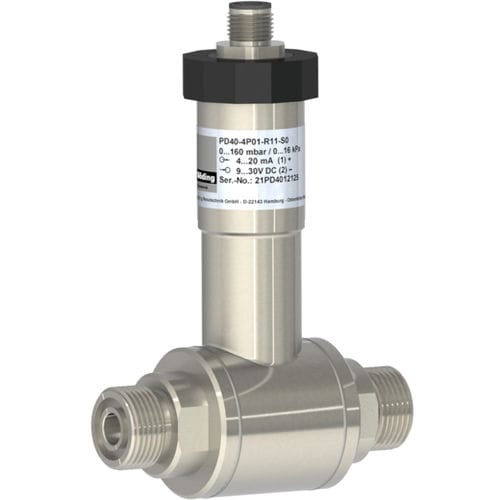

Transmetteur de pression différentielle PD40

piézorésistifà membraneanalogique

Les transmetteurs de pression différentielle PD40/41 se caractérisent par une conception robuste et une capacité de surcharge considérablement élevée. La membrane en acier inoxydable et le raccord process sont soudés au laser, ce qui garantit une grande résistance aux fluides et une stabilité à long terme. Chaque plage de mesure est compensée en température, ce qui, en combinaison avec le principe de mesure piézorésistif, permet d'obtenir une mesure très précise, même aux pressions les plus basses. Diverses options de raccordement électrique permettent une intégration facile et les appareils sont protégés contre la poussière et l'eau par l'indice de protection IP 67. Caractéristiques Capteur de mesure avec membranes en acier inoxydable 1.4404 Plage de mesure de la pression négative : jusqu'à -20 bar Précision ≤ 0,2% Capacité de surcharge unilatérale jusqu'à 40 bar Conception industrielle robuste Applications : milieux gazeux applications hygiéniques produits abrasifs milieux agressifs mesure de niveau par superposition de pression Données techniques : = - Plage de mesure de la pression négative : jusqu'à -20 bar Sortie analogique - 4...20 mA, 2 fils - 0...10 V, 3 fils Alimentation - sortie 20 mA : 9...30 V DC - sortie 10 V : 15...30 V DC Précision - ≤ ± 0,2 % FS @ 25 °C Stabilité à long terme - ≤ ± 0,1 % FS / Année Influence de la pression statique - ≤ ± 0,1 % FS/ 10 bar Hystérésis - ≤ ± 0,05 % FS Temps de réponse - 200 ms - autres sur demande Temps d'enclenchement - < 1 s Coefficient de température - Zéro : ≤ ± 0,02 % FS / Kelvin - Plage de mesure : ≤ ± 0,02 % FS / Kelvin Température moyenne - -25...120 °C Température ambiante - -25...85 °C Température de stockage - -40...85 °C Résistance aux courts-circuits - Permanente Protection contre l'inversion de polarité - Protection contre l'inversion de polarité, mais sans fonction
