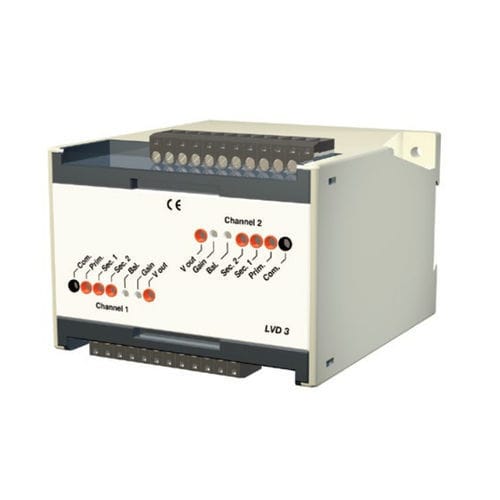

Conditionneur de signal sur rail DIN LVD 3

pour transducteur LVDT

Le conditionneur de signaux LVD 3 est conçu pour effectuer des mesures de position précises et rapides à l'aide de transducteurs LVDT. Le module se compose de deux canaux identiques, isolés électriquement l'un de l'autre et de l'alimentation. Chaque canal comporte un oscillateur qui alimente le transducteur en courant alternatif, des entrées pour les deux signaux sensibles à la position provenant du transducteur et un amplificateur de signal réglable avec une sortie en courant et en tension. L'étalonnage du LVD 3 et des transducteurs LVDT connectés s'effectue facilement à l'aide de commutateurs, de potentiomètres et de prises de test sur le module. Le LVD 3 est monté sur un rail DIN ou sur toute surface plane. Toutes les connexions électriques au module se font par l'intermédiaire d'un bornier enfichable pour chaque canal. Caractéristiques - 2 canaux de mesure individuels - Excitation du transducteur : 2,5-3,2 kHz - Rétroaction primaire ou rétroaction de la somme - Sortie de tension : 0-10 ou ±10 V - Sortie courant : 4-20 mA - Alimentation électrique : 24 VDC - Installation rapide sur rail DIN - Marquage CE - conforme à la CEM
