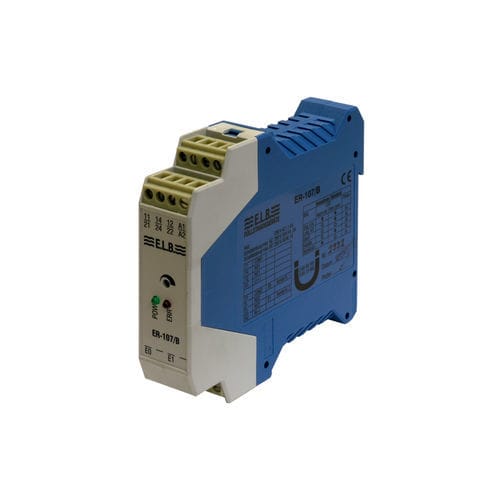

Détecteur de niveau conductif ER-107/B

de liquideen acier inoxydable

Détection du niveau limite des liquides conducteurs, un système de mesure composé d'une électrode à double tige et d'un relais ER-107 -Dispositif de sécurité anti-débordement selon § 19 WHG -Construction mince, largeur de 22,5 mm seulement -Sensibilité réglable -Sortie libre de potentiel en SPDT (2 x) -Alimentation 230 V AC ±10% 48-62Hz, 24 V DC ±10% (en option) Construction Le dispositif de sécurité anti-débordement se compose d'un capteur (double électrode conductrice) et d'un relais à électrodes de type ER-107. Il fournit un signal de commutation binaire à la sortie. Ce signal peut être envoyé directement ou par l'intermédiaire d'un amplificateur de signaux au dispositif de signalisation ou à la section de contrôle et à son élément de commande. Les composants du dispositif de sécurité anti-débordement qui n'ont pas de certificat d'essai doivent correspondre aux sections 3 et 4 des principes d'approbation de l'appareil (ZG-ÜS). Fonction Le relais d'électrode ER-107 fournit une tension de mesure qui fait circuler un "courant de travail" dans le fil de signal via la résistance intégrée dans le capteur. Dès que ce courant de travail est interrompu (par exemple en cas de rupture de câble), l'ER-107 le détecte et l'affiche et le contact de la source passe en état d'alarme. Lorsque le niveau de remplissage du récipient atteint les tiges du capteur conducteur, un courant de mesure peut circuler dans le liquide conducteur. Ce courant, qui est plus élevé par rapport au courant de travail, est détecté par l'ER-107 et le message d'alarme est généré. La sensibilité peut être ajustée dans la plage de réponse de la sonde à l'aide d'un potentiomètre. Les fonctions de l'ER-107 sont basées sur le principe du courant en circuit fermé. L'état d'alarme du relais correspond à l'état mort de l'appareil.
