Débitmètre radar NivuFlow 7550

pour eaupour eaux uséesà montage mural

Présentation
Le NivuFlow 7550 est un système de mesure hybride destiné aux conduites partiellement pleines, canaux et eaux de surface. Il associe une mesure de vitesse de surface par radar sans contact à un profileur latéral ultrasonore pour obtenir des débits fiables dans des conditions difficiles.

Principales fonctionnalités

• Mesure de débit redondante par radar et corrélation croisée ultrasonore
• Mesure sans contact de la vitesse de surface par radar, faible entretien
• Capteur profileur ultrasonore latéral pour mise en charge et mesure permanente
• Deux technologies indépendantes améliorent précision et fiabilité
• Capteurs montés au‑dessus des zones de sédimentation pour limiter l’encrassement
• Mesure fiable quelle que soit la formation de vagues, les intempéries ou faibles hauteurs d’écoulement
• Système auto‑apprenant avec modèles hydrauliques dynamiques intégrés
• Prêt pour l’IoT avec connectivité 4G mondiale et options de communication modernes

Mesure de débit hybride
La combinaison du radar et de la corrélation croisée ultrasonore rend le NivuFlow 7550 adapté aux sites de mesure exigeants où une seule technologie est parfois insuffisante. Les deux mesures assurent continuité et vérification des résultats.

Mesure radar sans contact
Le capteur radar mesure la vitesse de surface sans contact et nécessite peu d’entretien. Il fonctionne de manière fiable à hautes vitesses et faibles profondeurs d’écoulement. Des modèles hydrauliques dynamiques pour différentes formes de canal et niveaux permettent d’estimer précisément le débit réel.

Mesure ultrasonore comme capteur de mise en charge
Le capteur ultrasonore par corrélation est prévu pour les situations de mise en charge et fortes sédimentations où le radar est limité. Il mesure les profils de vitesse et détecte les dépôts au fond pour déterminer le débit avec précision et compléter les mesures radar.

Mesure ultrasonore en redondance
Le capteur ultrasonore peut être installé en permanence comme mesure redondante. Une fixation latérale au‑dessus des dépôts minimise l’encrassement. La détection des vitesses locales sur la largeur du canal fournit un profil d’écoulement précis, soutenu par des modèles hydrauliques préconfigurés.

Installation et utilisation

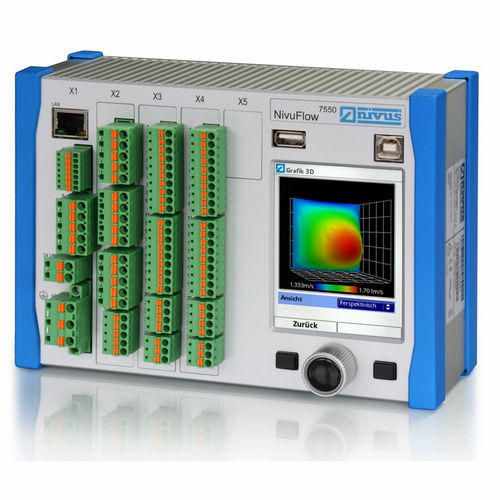

Le transmetteur compact s’installe sur rail DIN pour un gain de place en armoire. Un boîtier terrain optionnel assure une protection IP68 pour environnements difficiles. Le grand afficheur graphique facilite la mise en service. Le logiciel du transmetteur offre des diagnostics étendus et l’intégration SCADA/systèmes de contrôle via protocoles standards.

Applications typiques

• Mesure continue en situations de mise en charge et débordement
• Détection et suivi des sédiments par mesure de profil/hauteur ultrasonore
• Points de mesure à fortes charges de pollution, débris et charriage
• Sites avec options d’installation limitées dans le canal
• Mesure fiable en écoulement torrentiel avec faibles hauteurs et hautes vitesses

Caractéristiques techniques (résumé)

• Tension d’alimentation : 100–240 V AC (+10% / -15%), 47–63 Hz ou 9–36 V DC
• Consommation : 14 VA (typique)
• Boîtier : aluminium et plastique (convertisseur) ; plastique (boîtier terrain)
• Indice de protection : IP20 (standard) ; IP68 avec boîtier terrain optionnel
• Température de fonctionnement : −20 °C à +70 °C
• Humidité maxi : 80 % non condensante
• Affichage : 240 x 320 px, 65 536 couleurs
• Interface utilisateur : molette-poussoir, 2 touches fonctions ; menus multilingues
• Connexions : connecteur avec bornes à ressort
• Entrées : jusqu’à 7 x 4–20 mA ; jusqu’à 4 x RS‑485
• Sorties : jusqu’à 4 x 0/4–20 mA ; jusqu’à 5 relais (SPDT)
• Mémoire : 2,0 GB interne, extensible ; lecture USB en face avant
• Communication optionnelle : Modbus, HART®
• Incertitude de mesure (débit Q) : ±5 % typique ; ±2 % en conditions de référence
• Principe de mesure : radar combiné à la corrélation croisée ultrasonore
