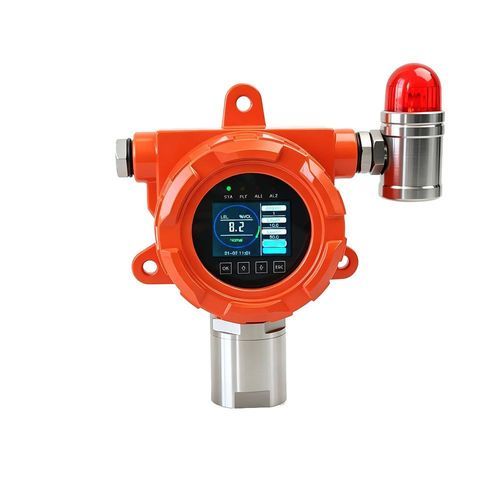

Transmetteur de gaz de monoxyde de carbone MY F101

de dioxyde de soufred'oxygènehydrogène

Présentation
La série de transmetteurs de détection de gaz MY F101 utilise une technologie avancée de circuits intégrés à grande échelle et une communication mixte numérique-analogique. Il s'agit d'un transmetteur gaz fixe intelligent avec fonctions de communication, d'auto-diagnostic et d'alarme à distance, conçu pour les applications industrielles (pétrochimie, métallurgie, raffinage, transport/distribution de gaz, biotechnologie). Compatible avec les systèmes de contrôle/alarmes PLC et DCS pour la supervision et le contrôle à distance.

Caractéristiques

• Alimentation : DC 12–28 V
• Sortie de signal standard 4–20 mA
• Deux sorties relais configurables
• Interface de sortie dédiée pour alarme sonore et lumineuse
• Écran LCD matriciel 128 × 64 avec affichage en gros caractères
• Deux relais paramétrables pour pré-alerte et alarme
• Télécommande infrarouge pour utilisation à distance
• Calibration séparée de la valeur affichée et de la sortie 4–20 mA pour améliorer la précision

Paramètres techniques
Tension d'alimentation : DC 12 V–28 V, 500 mA, ondulation < 20 mV
Erreur de sortie : < 1 % (plage 4–20 mA)
Capacité des relais : DC 48 V 1 A, AC 250 V 1 A
Température de fonctionnement : -40 °C à 70 °C (inflammable) ; -20 °C à 55 °C (ajustable, compensation de température requise)
Humidité : 10–95 % HR sans condensation
Pression atmosphérique : 90–110 kPa
Dimensions : 193 × 139 × 92 mm (L × l × H)
Boîtier : Aluminium moulé sous pression, anti-corrosion et antidéflagrant
Poids : 1,5 kg (net)
Indice de protection antidéflagrant : Ex d IIC T6 Gb

Spécifications de détection des gaz

• Oxygène — Plage : 0–30 %VOL ; Alarme basse : 19,5 %VOL ; Alarme haute : 23,5 %VOL ; Résolution : 0,1 %VOL
• Gazes inflammables — Plage : 0–100 %LEL ; Alarme basse : 20 %LEL ; Alarme haute : 50 %LEL ; Résolution : 1 %LEL
• Monoxyde de carbone — Plage : 0–1000 ppm ; Alarme basse : 50 ppm ; Alarme haute : 150 ppm ; Résolution : 1 ppm
• Hydrogène sulfuré — Plage : 0–100 ppm ; Alarme basse : 10 ppm ; Alarme haute : 20 ppm ; Résolution : 1 / 0,1 ppm
• Ammoniac — Plage : 0–100 ppm ; Alarme basse : 20 ppm ; Alarme haute : 50 ppm ; Résolution : 1 / 0,1 ppm
• Hydrogène — Plage : 0–1000 ppm ; Alarme basse : 200 ppm ; Alarme haute : 500 ppm ; Résolution : 1 / 0,1 ppm
• Chlore — Plage : 0–20 ppm ; Alarme basse : 5 ppm ; Alarme haute : 10 ppm ; Résolution : 1 / 0,1 ppm
• Chlorure d'hydrogène — Plage : 0–20 ppm ; Alarme basse : 5 ppm ; Alarme haute : 10 ppm ; Résolution : 1 / 0,1 ppm
• Dioxyde de soufre — Plage : 0–20 ppm ; Alarme basse : 5 ppm ; Alarme haute : 10 ppm ; Résolution : 1 / 0,1 ppm
• Mélnoxyde d'azote (NO) — Plage : 0–250 ppm ; Alarme basse : 50 ppm ; Alarme haute : 125 ppm ; Résolution : 1 / 0,1 ppm
• Dioxyde d'azote — Plage : 0–20 ppm ; Alarme basse : 5 ppm ; Alarme haute : 10 ppm ; Résolution : 1 / 0,1 ppm

Spécifications techniques

• Série : MY F101
• Sortie de signal : 4–20 mA standard
• Sorties d'alarme : Deux relais (seuils configurables)
• Affichage : LCD 128 × 64
• Alimentation : DC 12–28 V, 500 mA
• Capacité des relais : DC 48 V 1 A, AC 250 V 1 A
• Température de service : -40 °C à 70 °C (inflammable) ; -20 °C à 55 °C (ajustable)
• Humidité : 10–95 % HR sans condensation
• Pression atmosphérique : 90–110 kPa
• Boîtier : Aluminium moulé, antidéflagrant et anticorrosion
• Dimensions : 193 × 139 × 92 mm
• Poids : 1,5 kg
• Indice antidéflagrant : Ex d IIC T6 Gb
• Gazes et plages optionnelles disponibles
