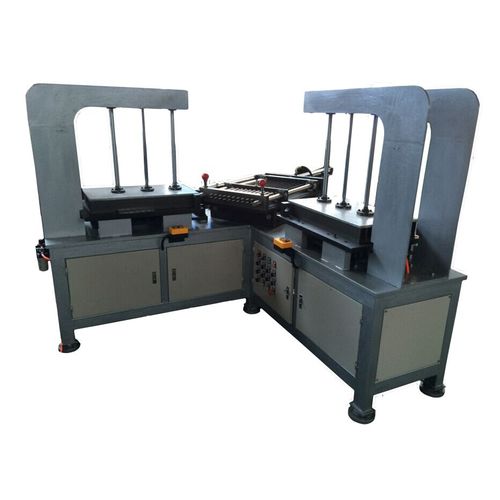

Machine de mise sous pli

Machine à double plateau de travail pour l'insertion et l'expansion des ailettes Principe de fonctionnement 1. La machine à expanser les tuyaux consiste en une matrice d'insertion d'ailettes, un dispositif de décharge, un dispositif d'ailettes de pression, un dispositif de positionnement, un dispositif rétractable de tige d'expansion, un dispositif de guidage, un banc de travail de plance d'ailettes, un banc de travail de tige d'expansion et un dispositif à commande électrique. L'ensemble de la procédure est commandé par un cylindre et un vérin hydraulique et l'équipement électrique est contrôlé par un système de relais. 2. La procédure est la suivante : tout d'abord, insérez les ailettes dans la matrice d'ailettes une par une, placez le tuyau tordu et aplati sur la tige d'expansion, appuyez sur le bouton de démarrage, le dispositif de pression commence à fonctionner, pendant ce temps le dispositif de localisation et le cylindre poussent vers l'avant la tige d'expansion rétractable et guident les dispositifs à localiser et à verrouiller. Ensuite, le vérin hydraulique du dispositif de guidage et de rétraction de la tige d'expansion insère la tige d'expansion et le tube dans l'ailette de la filière, puis la tige d'expansion rebondit, laisse le tube dans l'ailette et réinitialise le dispositif de pression. Enfin, l'évaporateur expansé est poussé hors de la matrice d'insertion par le dispositif de décharge, de sorte que toute la procédure est terminée. 3. Notre machine d'expansion de tuyaux est de bonne qualité grâce à nos matériaux et à notre technologie de traitement. Voici les avantages : La matrice d'insertion, le panneau de guidage et la tige d'expansion sont en acier de matrice. La différence entre l'acier de matrice et l'acier 45# ou l'acier à ressort est que, après la découpe par fil-électrode, la quantité de déformation de l'acier de matrice est plus petite que les autres, de sorte qu'il peut maintenir la matrice d'insertion et la tige d'expansion droites et rigides, donc il satisfait au maximum l'exigence technique,
