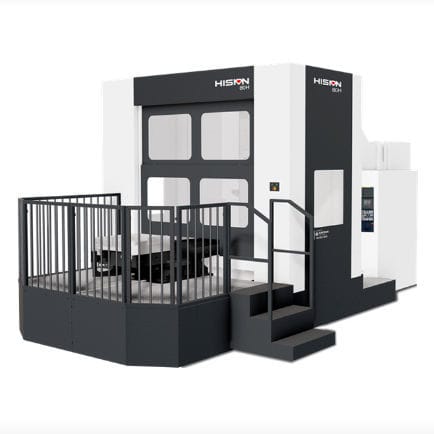

Centre d'usinage CNC horizontal H series
3 axespour matières plastiquesBT 50

centre d'usinage CNC horizontal
centre d'usinage CNC horizontal
centre d'usinage CNC horizontal
centre d'usinage CNC horizontal
centre d'usinage CNC horizontal
centre d'usinage CNC horizontal
centre d'usinage CNC horizontal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Matière usinée
pour matières plastiques
Nez de broche
BT 50
Nombre d'outils
40 outils
Applications
pour l'industrie automobile, pour changeur d'outil automatique, pour pièce de grande dimension, pour charges lourdes
Autres caractéristiques
de haute précision, haute rigidité, haute puissance
Course X

1 050 mm, 1 350 mm, 1 800 mm, 2 000 mm
(41 in, 53 in, 71 in, 79 in)

Course Y

850 mm, 980 mm, 1 500 mm
(33 in, 39 in, 59 in)

Course Z

900 mm, 1 000 mm, 1 350 mm
(35 in, 39 in, 53 in)

Vitesse de rotation

6 000 rpm
(37 699 rad.min-1)

Puissance

18,5 kW, 22 kW, 26 kW
(25,15 hp, 29,91 hp, 35,35 hp)

Vitesse d'avancement axe X

6 000 mm/min, 12 000 mm/min
(4 in/s, 8 in/s)

Vitesse d'avancement axe Y

6 000 mm/min, 12 000 mm/min
(4 in/s, 8 in/s)

Vitesse d'avancement axe Z

6 000 mm/min, 12 000 mm/min
(4 in/s, 8 in/s)

Charge max. de la table

1 300 kg, 2 000 kg, 3 000 kg
(2 866 lb, 4 409 lb, 6 614 lb)

Poids max. outil

30 kg
(66,1 lb)

Poids total

Min: 17 t
(18,74 us ton)

Max: 33 t
(36,38 us ton)

Longueur hors tout

672 cm, 753 cm, 900 cm
(264,6 in, 296,5 in, 354,3 in)

Largeur hors tout

410 cm, 500 cm, 520 cm
(161,4 in, 196,9 in, 204,7 in)

Hauteur totale

380 cm, 430 cm, 460 cm
(149,6 in, 169,3 in, 181,1 in)

Description

Le centre d'usinage horizontal à guide rectangulaire et à haute rigidité pour la coupe lourde de la série H est une structure de machine-outil qui intègre un concept international avancé et qui convient mieux à la coupe lourde de grandes pièces. Il adopte une structure de guidage ultra-large et est réputé pour sa large gamme de traitement. Domaines d'application du produit : traitement mécanique dans l'industrie automobile, pétrolière, électrique, des locomotives, des machines en plastique, des machines d'ingénierie et d'autres industries. BROCHE DE GRAND DIAMÈTRE La broche de grand diamètre est soutenue par des roulements de précision à longue portée, ce qui permet d'obtenir une précision et une rigidité extrêmement élevées. La face frontale de la broche adopte une conception de buse sans tube pour éliminer l'accumulation de copeaux et faciliter l'usinage de la pièce. STRUCTURE LOURDE La structure principale de la machine-outil est un banc en forme de T, avec une disposition en caisson suspendu et des nervures en forme de M disposées à l'intérieur du banc, ce qui rend la structure du banc lourde. Le rail de guidage adopte une structure de support de rail de guidage rectangulaire trempé et rectifié, de sorte que la machine-outil présente une meilleure rigidité de traitement. La table rotative CN adopte un palier de table rotative dédié avec un diamètre intérieur de support plus grand pour minimiser les vibrations générées pendant le traitement. Le serrage de la table de travail adopte une structure de positionnement multipoint qui réduit efficacement la déformation de la table de travail tout en améliorant la précision du positionnement. SYSTÈME FIABLE DE CHANGEMENT DE MAGASIN D'OUTILS Le magasin d'outils peut assurer un changement d'outils stable et précis pour les outils lourds, et le bouclier entièrement fermé à la périphérie du magasin d'outils permet à l'opérateur d'effectuer le changement et la manipulation des outils en toute sécurité.

---
