Système de chargement automatisé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Spécifications
- automatisé
Description
Présentation
Robot portique avec stockeur
Alimentation par l'arrière
Alimentation par l'avant (pièces d'essieu)
Pièces d'essieu — bande transporteuse
Stockeur à couche unique
Stockeur à double couche
Variants multicouches / double / simple (vue d'ensemble)
Stockeur 12 postes
Planches à chaîne pour pièces d'arbre
Planches à chaîne pour pièces de disque
Caractéristiques / spécifications techniques

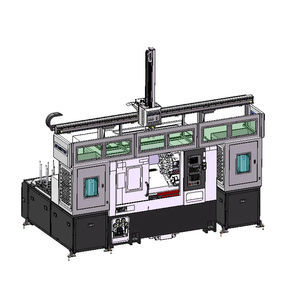

- Systèmes modulaires de chargement à portique pour l'automatisation des tours CNC, combinant robots portiques et différentes solutions de stockage/alimentation pour traiter disques, pièces de forme spéciale et pièces d'essieu.

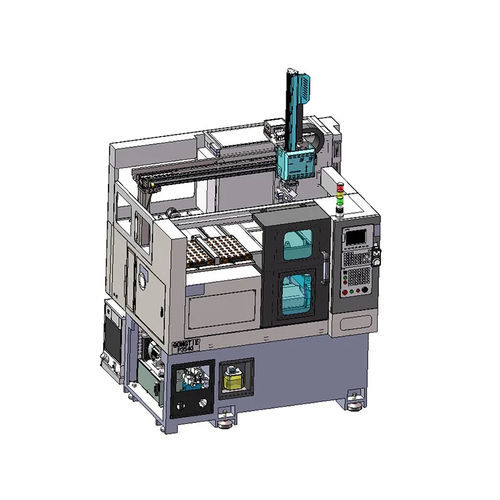

Robot portique avec stockeur
- Types de pièces : disques, pièces de forme spéciale.
- Taille du stockeur (ex.) : 250 × 400 mm (configuration : jusqu'à 2 stockeurs).
- Limite de pièce : diamètre/longueur ≤ 50 mm.
- Machines CNC adaptées (ex.) : P3538.
Alimentation par l'arrière
- Types de pièces : pièces d'essieu (arbres lisses, vis).
- Disposition / capacités : B550 — Ø 6–25 mm ; longueur 100–550 mm ; B300 — Ø 6–25 mm ; longueur 100–300 mm.
- Usage : pour pièces d'essieu acceptant des tolérances moindres en direction d'axe.
- Machines CNC adaptées (ex.) : P3518 / P3538.
Alimentation par l'avant (pièces d'essieu)
- Types de pièces : arbres lisses, vis.
- Plage : Ø 6–25 mm ; longueur 80–200 mm.
- Usage : pour pièces nécessitant une précision axiale supérieure ; dispositif de retournement (flip) possible pour usinage bi-face.
- Machines CNC adaptées (ex.) : P3518 / P3538.
Pièces d'essieu — bande transporteuse
- Types de pièces : arbres lisses, vis.
- Gamme : Ø 6–30 mm ; longueur 80–300 mm.
- Spécification : dispositif de retournement acceptable pour traitement bi-face ; alimentation continue via bande.
- Compatibilité : machines CNC automatiques Gongtie équipées de robot portique.
Stockeur à couche unique
- Pièces traitées : disques, pièces spéciales, pièces d'essieu avec marche.
- Tailles stockeur : 250 × 400 mm et 250 × 500 mm (jusqu'à 2 stockeurs typiques).
- Option : dispositif de retournement possible pour usinage des deux faces.
- Compatibilité : machines CNC automatiques Gongtie avec robot portique.
Stockeur à double couche
- Pièces traitées : disques, pièces spéciales, pièces d'essieu avec marche.
- Tailles stockeur : 250 × 400 mm et 250 × 500 mm (jusqu'à 4 stockeurs typiques).
- Option : dispositif de retournement possible.
- Compatibilité : machines CNC automatiques Gongtie avec robot portique.
Variants multicouches / double / simple (vue d'ensemble)
- Stockeur multicouches : ex. 250 × 400 mm par couche ; jusqu'à 12 stockeurs en configuration haute densité.
- Stockeur double couche : typiquement jusqu'à 4 stockeurs.
- Stockeur simple couche : typiquement jusqu'à 2 stockeurs.
- Dispositifs de retournement intégrables pour usinage double-face lorsque requis.
Stockeur 12 postes
- Pièces traitées : disques.
- Plage : diamètre de serrage 30–170 mm ; diamètre intérieur de support 50–220 mm.
- Option : dispositif de retournement possible.
- Compatibilité : machines CNC automatiques Gongtie avec robot portique.
Planches à chaîne pour pièces d'arbre
- Pièces traitées : pièces d'arbre (avec marche), pièces spéciales.
- Gamme : pièces d'arbre env. Ø 50 mm et jusqu'à 300 mm de longueur.
- Option : dispositif de retournement acceptable ; alimentation continue via planche à chaîne.
- Compatibilité : machines CNC automatiques Gongtie avec robot portique.
Planches à chaîne pour pièces de disque
- Pièces traitées : pièces disque.
- Gamme : Ø 30–130 mm.
- Option : dispositif de retournement acceptable pour usinage bi-face.
- Compatibilité : machines CNC automatiques Gongtie avec robot portique.
Caractéristiques / spécifications techniques
- Types de pièces pris en charge : disques, pièces spéciales, pièces d'essieu (arbres, vis), pièces d'arbre avec marche.
- Tailles de stocker observées : 250 × 400 mm ; 250 × 500 mm.
- Plages de diamètres (par solution) : de 6 mm jusqu'à ~170 mm (ex. 6–25 mm, 6–30 mm, 30–130 mm, 30–170 mm).
- Plages de longueurs (par solution) : ex. 80–200 mm, 80–300 mm, 100–300 mm, 100–550 mm.
- Densités de stockage : simple couche (2 stockeurs), double couche (jusqu'à 4), multicouche (jusqu'à 12 ou plus selon configuration).
- Fonctions spécifiques : dispositifs de retournement pour usinage des deux faces ; bandes et planches à chaîne pour alimentation continue.
- Machines CNC compatibles typiques : P3518, P3538 et autres machines automatiques Gongtie intégrées avec robot portique.
