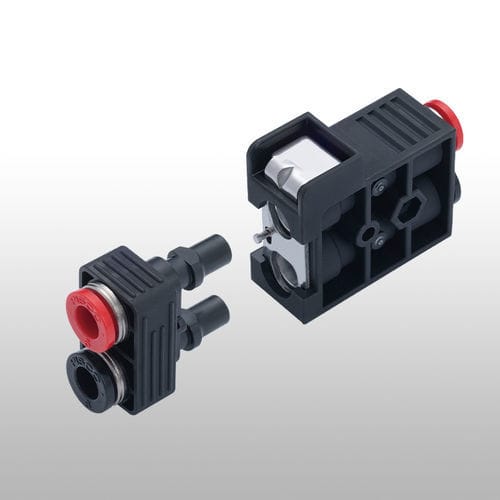

Coupleur pneumatique QWS

mâle-femellemodulaire

Résumé produit
Une seule opération permet de (dé)connecter deux circuits simultanément.

Principales caractéristiques

• Le bouchon se déclenche simplement en appuyant sur une plaque de verrouillage.
• Clapet d'arrêt : la prise coupe l'écoulement d'air lors du retrait du bouchon.
• Bouchon disponible avec trois directions de sortie (choisir sortie droite ou gauche ; orientation standard : la plaque de verrouillage de la prise vers le haut).
• Conçu pour éviter les mauvaises connexions de circuits : les connexions nécessitent des couleurs de bagues de dégagement assorties ; la connexion ne peut pas être effectuée sauf si les bagues sont correctement orientées.

Matériaux

• Résine : PBT — utilisé pour les parties principales en résine ; matériau standard adapté aux environnements généraux.
• Métal : Laiton avec placage nickel sans électrolyse — utilisé pour les principales pièces métalliques.
• Métal : Aluminium — utilisé pour les principales pièces métalliques.
• Élément d'étanchéité : NBR — utilisé comme matière d'étanchéité ; résistance à l'ozone inférieure.

Spécifications (tableau)
Milieu fluid : Air
Plage de pression d'utilisation : 0.1 à 1.0 MPa
Plage de température d'utilisation : 0 à 60°C (ne pas geler)

Taille des ports
Diamètre du tube : φ4, φ6, φ8

Construction
Raccord modulaire mâle/femelle avec clapet d'arrêt intégré dans la prise et mécanisme d'orientation des bagues de dégagement pour prévenir les erreurs de connexion. Les principales pièces structurelles utilisent de la résine PBT et des pièces métalliques en laiton (placage nickel sans électrolyse) ou en aluminium.

Sécurité / Manipulation

• N'utilisez pas de machines pour (dé)connecter le bouchon et la prise — risque d'endommagement des composants.
• Faites preuve de prudence lors du débranchement sous pression ; la pression interne peut projeter le bouchon.
• Enfoncez complètement le bouchon dans la prise jusqu'à ce qu'il s'emboîte et que le verrouillage s'engage ; après la connexion, tirez modérément pour vérifier la sécurité.
• Utilisez les deux mains lors du (dé)branchement pour garder le contrôle et éviter l'éjection accidentelle du bouchon.
• Des fuites de fluide peuvent se produire dans des conditions spécifiques (p. ex. environnements à basses températures, pressions ultra-basses).
• Évitez d'appliquer des contraintes (traction, torsion, flexion) sur le raccord ; une force excessive peut provoquer des fuites.
• Lors du débranchement, un bruit de déclic peut se produire en raison de la pression interne.

Remarques techniques complémentaires

• Durabilité : raccords à emboîtement standard PISCO — test de durabilité fixe : 30 millions de cycles ; test de mouvement glissant (dynamique) : 5 millions de cycles (conditions de test spécifiées par PISCO : application et relâchement de 0,7 MPa à 2 cycles/s).
• Pression de service maximale pour les raccords à emboîtement standard PISCO : 1,0 MPa (vérifier les spécifications du modèle car la pression d'utilisation peut varier avec la température).
• Utilisation avec eau : certains modèles acceptent l'eau (eau du robinet, eau pure, eau ultrapure) sous conditions — contrôler les pics de pression sous la pression de service maximale et envisager l'Insert-ring pour une utilisation prolongée avec eau afin d'éviter le retrait du tube.

Caractéristiques techniques

• Dénomination commerciale : Twin Coupling
• Marque : PISCO
• Milieu fluid : Air
• Plage de pression d'utilisation : 0.1 à 1.0 MPa
• Plage de température d'utilisation : 0 à 60°C (ne pas geler)
• Diamètres de tube disponibles : φ4, φ6, φ8
• Matériau principal de résine : PBT
• Matériaux métalliques principaux : laiton (placage nickel sans électrolyse), aluminium
• Matériau d'étanchéité : NBR
