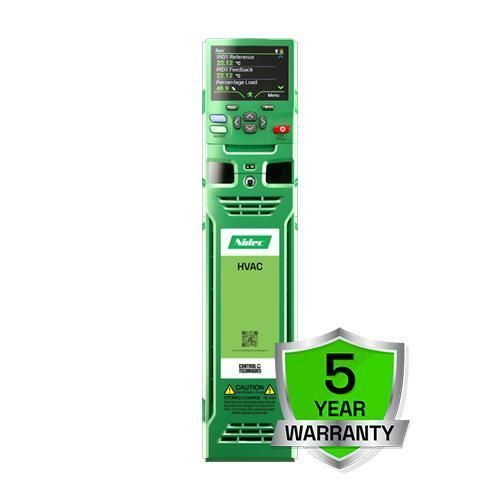

Variateur de vitesse à affichage digital H300

à PWMtriphaséModbus

Présentation
Le variateur de fréquence H300 est un variateur dédié HVAC conçu pour le contrôle précis de ventilateurs, pompes et compresseurs dans les systèmes de gestion de bâtiments. Il associe compacité, large gamme de puissances et contrôle moteur avancé pour répondre aux contraintes d'installation et de projet.

Résumé produit
Variateur HVAC spécialisé · Gamme de puissances : 1,1 kW à 2,8 MW · Tensions : 200/240 Vac, 380/480 Vac, 500/575 Vac, 500/690 Vac · Fréquence de commutation jusqu'à 16 kHz · Rendement jusqu'à 98 % · Garantie standard 5 ans.

Fonctionnalités

• Contrôle moteur optimisé pour ventilateurs, pompes et compresseurs (Dynamic Volts/Hertz et modes avancés).
• Double boucle PID intégrée pour pilotage indépendant ou combiné.
• Entrée thermistor pour surveillance directe de sondes de température.
• Cartes électroniques vernies pour fiabilité en environnements sévères.
• Faible niveau sonore : hautes fréquences de commutation et ventilateur de refroidissement 10 vitesses.
• Formats compacts pour flexibilité de montage et réduction d'encombrement.

Intégration et communications

• BACnet MS/TP et Modbus RTU embarqués.
• Modules optionnels SI : BACnet IP (BTL testé), POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet, CANopen.

Logiciels et intelligence embarquée

• PLC embarqué pour logique locale sans BMS.
• Processeurs optionnels MCi (MCi200 / MCi210) pour personnalisation IEC61131-3.
• Modules applicatifs optionnels et supports non volatils pour stockage de programmes.

Mode marche d’urgence (Fire mode)

• Mode dédié maintenant le fonctionnement pour extraction des fumées ; possibilité d'ajuster les protections en urgence.

Énergie et efficacité

• Rendement de conversion jusqu'à 98 % et support des moteurs à aimants permanents haute efficacité.
• Modes d'économie : Sleep, Wake, Standby pour minimiser les pertes.
• Métrage d'énergie embarqué avec suivi coût/kWh et outils d'estimation d'économies.

Conditions environnementales et d'exploitation

• Température de fonctionnement : -20 °C à 40 °C standard ; jusqu'à 55 °C avec déclassement.
• Stockage : -40 °C à 55 °C (court terme jusqu'à 70 °C).
• Humidité : jusqu'à 95 % non condensant à 40 °C.
• Altitude : 0–3000 m (déclassement 1 % tous les 100 m entre 1000 et 3000 m).
• Tests mécaniques : vibrations aléatoires/sinusoïdales, chocs selon séries IEC 60068.

Boîtiers et protection
Disponible en IP20 / NEMA1 / UL Type 1 standard et en variantes haute protection incluant IP65 (NEMA 4 / UL Type 12 en montage traversant). Certains cadres (ex. 9D/9E/10D/10E) atteignent IP55.

Mise en service et maintenance rapide

• Smartcard pour sauvegarde et mise en service sans PC.
• Adaptateur carte SD pour stockage de paramètres et journalisation.
• Interfaces locales : KI-Keypad Plus (écran couleur, Bluetooth) et KI-HOA Keypad RTC.
• Adaptateur KI-485 pour ports RS485 supplémentaires.

Solutions haute puissance et système

• Capacité haute puissance : jusqu'à 500 kW en module unique ; solutions DFS et systèmes pré-ingénierés pour installations plus grandes.
• Conception légère et compacte pour intégration facilitée ; solutions pré-configurées avec interrupteur de charge, fusibles et filtres.

Publics cibles

• Consultants et ingénieurs : fonctionnalités prêtes à la spécification pour projets HVAC.
• Entrepreneurs : installation simplifiée et mise en service rapide.
• Propriétaires de bâtiments commerciaux : confort des occupants, économies d'énergie et ROI rapide.

Logiciels
Outils de mise en service et d'optimisation incluant le logiciel Connect et utilitaires d'estimation des économies d'énergie (téléchargements séparés).

Garantie
Garantie standard 5 ans (conditions générales applicables).

Caractéristiques techniques

• Modèle/Série : H300 (Specialist HVAC Drives).
• Gamme de puissance : 1,1 kW à 2,8 MW.
• Tensions : 200/240 Vac ±10%, 380/480 Vac ±10%, 500/575 Vac ±10%, 500/690 Vac ±10%.
• Fréquence de commutation : jusqu'à 16 kHz.
• Rendement maximal : jusqu'à 98 %.
• Contrôle : Dynamic Volts/Hertz, contrôle moteur avancé, double PID.
• Communications embarquées : BACnet MS/TP, Modbus RTU; modules SI optionnels pour BACnet IP, POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet, CANopen.
• Options : MCi200/MCi210, SI-I/O, Smartcard, adaptateur SD, KI-Keypad Plus, KI-HOA RTC, KI-485.
• Indice de protection : IP20 standard; IP65 / NEMA4 / UL12 disponible; certaines tailles IP55.
