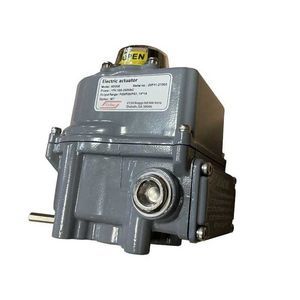

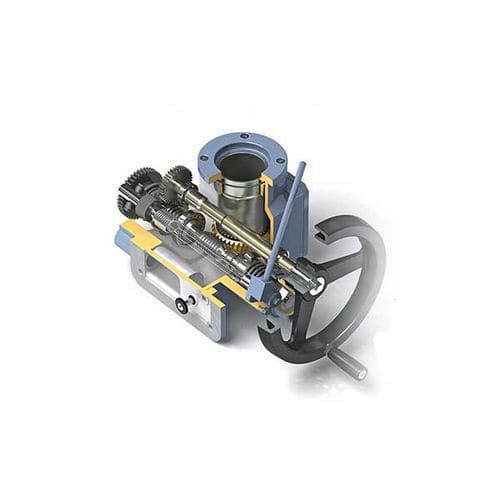

Actionneur de vanne motorisé UTM series

électriquemanueltype quart de tour

Présentation
La série UTM d'actionneurs électriques multi-tours est conçue pour l'automatisation de vannes industrielles nécessitant un couple élevé et une performance fiable sur le terrain. Disponible en monophasé 220V et triphasé 230/460V, la gamme couvre les modèles UTM-01 à UTM-12 avec des couples allant jusqu'à 405 000 ft-lbs et des efforts poussants jusqu'à 1 200 000 lbs.

Caractéristiques

• Boîtier en aluminium peint par poudrage, résistant à la corrosion pour environnements sévères
• Actionnement manuel via volant latéral avec levier de désaccouplement automatique
• Moteur couple élevé / faible inertie avec thermostat intégré ; isolation Classe F
• Base de poussée détachable avec douille d'entraînement en alliage de cuivre
• Quatre contacts de fin de course pour indications ouvert/fermé et deux contacts de couple
• Chauffage anti-condensation de type thermistor
• Indice de protection IP68 : submersible à 25 ft (7,6 m) pendant 72 heures
• Boîte d'engrenage à vis sans fin étanche avec graisse EP lithium (MIL-23827B)
• Conforme aux exigences AWWA pour moteurs électriques

Options

• Contrôles intégrés locaux ou à distance
• Ensembles de contrôle modulant (non disponibles sur modèles monophasés)
• Modèles antidéflagrants : Class 1 / Group C & D / Div. 1
• Variantes avec opérateurs à quart de tour et à pignon conique
• Protocoles de communication et interfaces de contrôle sur mesure

Vitesse / couple — aperçu
La gamme UTM propose plusieurs tailles de moteurs et rapports de démultiplication pour s'adapter aux diamètres d'arbre de vanne et aux besoins en vitesse/couple. Les modèles représentatifs vont de l'UTM-01 à l'UTM-12 avec des moteurs de 0,2 kW à 22 kW (triphasé) et des couples spécifiés à différents régimes. Des unités monophasées sont disponibles sur certaines tailles ; consulter UniTorq pour les tableaux détaillés vitesse/couple.

Documentation

• Brochure UTM Electric Actuator (PDF)
• UTM Basic On/Off (PDF)
• UTM-01 Basic (PDF)
• UTM IOM Manual (PDF)

Spécifications techniques

• Série : UTM series
• Couple : jusqu'à 405 000 ft-lbs
• Effort poussé : jusqu'à 1 200 000 lbs
• Alimentation : monophasé 220V ; triphasé 230/460V (60 Hz indiqué)
• Indice IP : IP68 (submersible à 25 ft / 72 heures)
• Boîtier : aluminium peint par poudrage, résistant à la corrosion
• Moteur : couple élevé / faible inertie ; thermostat intégré ; isolation Classe F
• Lubrifiant engrenage : graisse EP lithium (MIL-23827B) dans boîte d'engrenage étanche
• Manœuvre manuelle : volant latéral avec désaccouplement automatique
• Contacts : 4 contacts de fin de course (ouvert/fermé), 2 contacts de couple
• Chauffage : anti-condensation de type thermistor
• Base de poussée : détachable avec douille en alliage de cuivre
• Conformité : conforme aux exigences AWWA pour moteurs électriques
• Modèles disponibles : UTM-01, UTM-04, UTM-07, UTM-1, UTM-3, UTM-6, UTM-12 (voir données techniques pour puissances, couples par RPM, masses et brides de fixation ISO)
