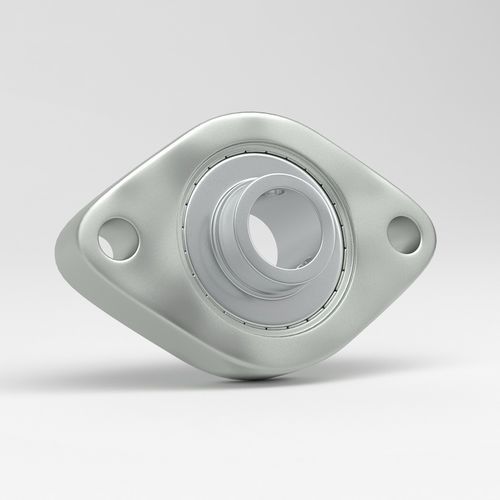

Palier à bride SFD

auto-aligneurovaleen acier inoxydable

Aperçu Le palier à bride ovale à 2 trous de type SFD avec insert SSB et verrouillage par vis de réglage convient à l'industrie alimentaire et à d'autres environnements exigeants grâce à son design hygiénique et son entretien minimal. Les unités en acier inoxydable se distinguent par la qualité et la finition du roulement et du boîtier.

Caractéristiques et avantages

• Boîtiers en acier inoxydable AISI 304 (option AISI 316 référencée)
• Roulements en acier inoxydable AISI 440C
• Graisseurs en acier inoxydable AISI 304 M6x1 mm
• Aucun revêtement de surface requis; finition hygiénique polie
• Excellente durée de vie et résistance à la corrosion
• Température de fonctionnement : -30°C à +120°C

Tailles disponibles Diamètre d'arbre — Numéro de catalogue
Ø15 mm — SSBFD 203-15
Ø17 mm — SSBFD 203-17
Ø20 mm — SSBFD 204
Ø25 mm — SSBFD 205
Ø30 mm — SSBFD 206
Ø35 mm — SSBFD 207

Insert et verrouillage Insert de roulement inoxydable avec verrouillage par vis de réglage (insert Y SSB).

Utilisation L'unité montée Palier à bride ovale à 2 trous SFD avec insert Y SSB est une solution haute résistance et résistante à la corrosion, conçue pour des applications hygiéniques et industrielles. Sa conception compacte permet un montage sécurisé, un support d'arbre stable et une réduction des vibrations dans les systèmes dynamiques.

Industries

• Transformation alimentaire — convoyeurs, trancheuses et équipements de manutention où l'hygiène et la résistance à la corrosion sont essentielles
• Pharmaceutique — environnements de production stériles répondant aux exigences sanitaires
• Boissons — équipements d'embouteillage, de remplissage et de brassage exposés à l'humidité et aux produits chimiques
• Chimie — environnements de traitement impliquant des substances corrosives

Matériau et construction Le boîtier de l'unité SFD est réalisé en acier inoxydable AISI 304 ou AISI 316 pour une excellente résistance à la corrosion et un nettoyage facilité. L'insert Y SSB est en acier inoxydable AISI 420 ou AISI 440 (AISI 440C référencé pour les roulements) offrant dureté, résistance à l'usure et solidité mécanique. Les surfaces lisses et polies répondent aux attentes sanitaires et facilitent l'entretien en conditions de lavage.

Coussinet insert Y Les inserts Y en AISI 420 ou AISI 440 offrent capacité d'auto-alignement, réduction des frottements et durée de vie prolongée. AISI 420 fournit une résistance à la corrosion modérée, AISI 440 une durabilité supérieure pour les environnements sévères.

Caractéristiques techniques

• Modèle / Série : SFD (Palier à bride ovale à 2 trous)
• Type d'insert : SSB insert en Y avec verrouillage par vis de réglage
• Matériau du boîtier : AISI 304 (option AISI 316)
• Matériau du roulement : AISI 440C
• Options d'insert : AISI 420 ou AISI 440
• Graisseur : Acier inoxydable AISI 304, M6x1 mm
• Surface : Lisse, polie, conception hygiénique
• Plage de température : -30°C à +120°C
• Tailles / Références : Ø15 mm — SSBFD 203-15; Ø17 mm — SSBFD 203-17; Ø20 mm — SSBFD 204; Ø25 mm — SSBFD 205; Ø30 mm — SSBFD 206; Ø35 mm — SSBFD 207
• Applications typiques : Alimentaire, pharmaceutique, boissons et chimie
