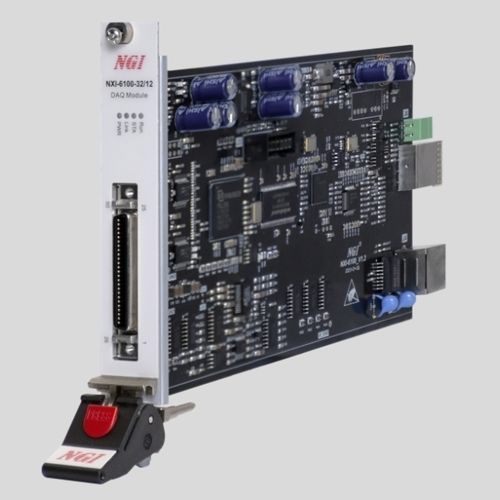

Carte d'acquisition de données PXI NXI-6100 series

à 16 entrées analogiquesanalogiquede signal dynamique

NXI-6100-32/12 est un module d'acquisition de données haute vitesse à entrée analogique 12 bits 32 canaux et sortie analogique 2 canaux, il prend en charge un taux d'échantillonnage d'entrée de 1.25 MS/s et un taux d'échantillonnage de sortie de 1 MS/s. Le NXI-6100-32/12 est livré avec un amortisseur FIFO et prend en charge la sortie de forme d'onde définie par l'utilisateur. Il peut être largement utilisé dans l'acquisition de signaux de tension, le traitement et l'analyse de données dans plusieurs domaines et scénarios, tels que l'électronique grand public 3C, le contrôle industriel et la recherche et l'éducation. Caractéristiques principales ●Entrée analogique : ±10 V/±5 V/±1 V/±200 mV ●32 canaux d'entrée analogiques peuvent être transformés en 16 canaux d'entrées différentielles ● Prise en charge de la sortie analogique à 2 canaux ●Plage de sortie analogique : ±10 V ●Résolution d'entrée/sortie : 12 bits ●Taux d'échantillonnage d'entrée total : 1.25 MS/s ●Taux d'échantillonnage de sortie 1 MS/s ●Capacité mémoire d'acquisition : 16 Mo ● Prise en charge de la sortie de forme d'onde définie par l'utilisateur avec une capacité de cache de 2048 XNUMX Ko ●Module unique avec emplacement unique, applicable au châssis NXI-F1000 ou à une utilisation indépendante ● Prise en charge de l'alimentation 12 V CC, communication LAN pour un contrôle individuel Domaines d'application ●Acquisition de signaux électriques ●Test du contrôleur électronique ●Contrôles industriels ●Systèmes de test intégrés
