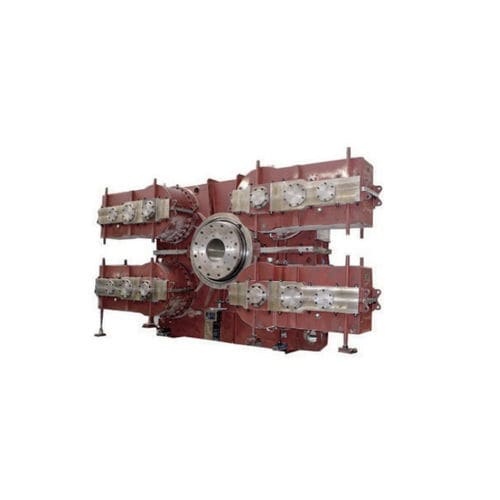

Les dispositifs d'inclinaison de convertisseurs sont utilisés pour incliner régulièrement et positionner avec précision les corps de four dans les convertisseurs à oxygène à soufflage par le haut, dans les équipements d'aciérie, pour terminer une série d'opérations technologiques, y compris l'ajout de fer en fusion dans les convertisseurs, la coulée des aciers, l'ajout de matériaux et la réparation des fours, etc. Les dispositifs d'inclinaison des convertisseurs de NGC comprennent principalement un moteur à fréquence variable CA, un réducteur primaire, un réducteur secondaire et un dispositif d'équilibrage du bras de couple.
Ils adoptent un type d'entraînement flexible à quatre points d'engrènement entièrement suspendu et un mécanisme d'équilibrage du mouvement du bras de couple.
Le dispositif de basculement d'un convertisseur NGC est la pièce maîtresse de l'équipement de transmission pour la production sidérurgique de convertisseurs caractérisée par une faible vitesse, une charge importante, un rapport de vitesse élevé et des démarrages et arrêts fréquents. Il peut également supporter des charges dynamiques importantes et gérer de mauvaises conditions de travail.
Caractéristiques
Transmission d'un couple important
Structure flexible entièrement suspendue
Paramètres techniques principaux
Spécification : 30-300 T
Max. Couple : 6,500 kN.m
Couple de surcharge : 15,000 kN.m
Rapport de vitesse : 520-1,200
Applications
Fabrication d'acier de convertisseur
Équipement
---
