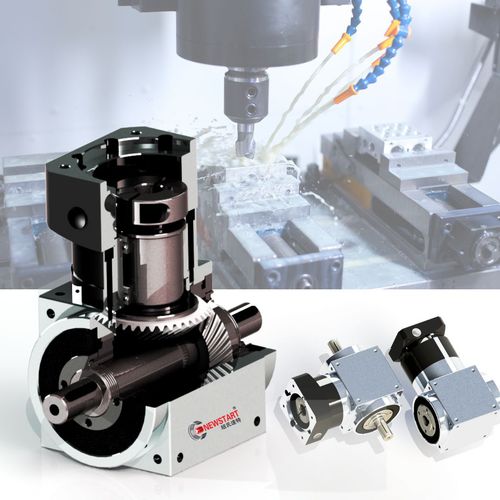

Réducteur à couple conique PW110L1orthogonalà arbre creuxà arbre plein
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à couple conique
- Orientation des axes
- orthogonal
- Type d'arbre
- à arbre creux, à arbre plein
- Couple
- 200 - 500 Nm, 50 - 100 Nm, 500 - 1000 Nm
- Nombre d'étages
- mono-étagé, tri-étagé, à quatre étages, bi-étagé
- Performance
- de précision, à fort couple, à haut rendement, fortes charges, sans entretien, de haute rigidité
- Applications
- pour robots, pour extrudeuse bivis, pour extrudeuse monovis, pour roue dentée, pour automatisme, pour l'industrie chimique, pour véhicule de construction, pour véhicule autotracté lourd, pour bande transporteuse, pour entraînement pignon-crémaillère
- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 4 000 rpm
(25 132,74 rad.min-1)1 500 rpm
(9 424,78 rad.min-1)- Puissance
Min: 200 W
(0,27 hp)Max: 3 000 W
(4,08 hp)1 500 000 W
(2 039,43 hp)
Description
La conception unique de la série PW ouvre la voie à une vaste gamme d'applications dans le domaine de la technologie d'entraînement. Largement utilisé dans les machines à verre, les machines à panneaux solaires, les machines à imprimer...
engrenage miniature pour une précision maximale
faible jeu et grande précision de transmission
denture de l'engrenage conique cémentée
ajustement par friction de l'arbre et de l'engrenage conique
efficacité énergétique grâce à un rendement élevé de 98 %
boîtier en aluminium extrêmement léger
sans entretien grâce à l'huile synthétique
Taille du cadre - 65mm, 75mm, 90mm, 110mm, 140mm, 170mm, 210mm, 240mm, 280mm
Couple de sortie - 24Nm-3200Nm
Ratio 1 étage - 1,2,4
Rapport 2 étages - 3,4,5,6,8,10
Rapport 3 étages - 9,12,15,16,20,25,30,32,40,50
Jeu de l'étage 1 - <12 arc-min
Jeu de l'étape 2 - <15 arc-min
Jeu à 3 niveaux - <18 arc-min
---
