Présentation

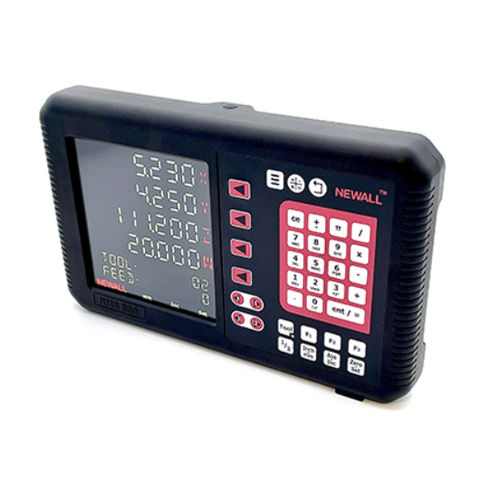

Le NMS800 est la dernière nouveauté de la gamme d'afficheurs Sensata | Newall. Ce DRO intègre de nombreuses fonctions destinées à améliorer la productivité et l'efficacité des machines-outils. Associé aux encodeurs Spherosyn Serial et Microsyn Serial de Sensata | Newall, le NMS800 offre des années de fonctionnement sans maintenance ni problèmes. Les encodeurs inductifs Sensata | Newall sont faciles à installer et conçus pour maintenir précision et fiabilité même dans les conditions d'atelier les plus exigeantes.

Caractéristiques

• Disponible en 2, 3 ou 4 axes
• Écran PMVA LCD net et lisible
• Entrée pour encodeur à auto-détection
• Clavier membrane longue durée
• Lecture linéaire et angulaire (selon modèle)
• Alimentation basse tension sécurisée (UL)
• Version montage panneau disponible

Autres fonctions

• Affichage de la vitesse d'avance
• Routine cercle de perçage (bolt hole circle)
• Routine perçage en ligne
• Contourage d'arc
• Mémoire programmable / mode teach
• Coordonnées polaires
• Compensations d'outil
• Calculs de cône
• Vectorisation / sommation d'axes
• Compensation d'erreur linéaire et segmentée
• Fonction annuler (retour jusqu'à huit étapes en cas d'erreur)
• Sortie RS232
• Multi-langues

Téléchargements

• Fiche technique NMS800 (PDF)
• Manuel utilisateur NMS800 Digital Readout (PDF)

Caractéristiques techniques

• Fonctions générales
  • Configuration 2, 3 ou 4 axes
  • Conversion pouce/mm
  • Quatre touches de fonction utilisateur configurables
  • Fonctionnement absolu/incrémental
  • Préréglage d'axe / remise à zéro
  • Alerte d'approche du zéro (graphique et sonore)
  • Affichage de la vitesse d'avance
  • Auto-détection des encodeurs Newall
  • Affichage RPM* (nécessite un encodeur rotatif)
  • Lectures angulaires* (nécessite un encodeur rotatif)
• Fonctions usinage fraisage
  • Calculs cercle de perçage / PCD
  • Calculs perçage en ligne / grille
  • Contourage d'arc
  • Fraisage de poche / îlot
  • Sommation de deux encodeurs dans un même plan
• Fonctions tournage
  • Lecture rayon / diamètre
  • Bibliothèque de décalages d'outil (50)
  • Calcul de cône
  • Vectorisation (requiert 3 axes)
• Compatibilité encodeurs
  • Entrée série : Sensata | Newall Spherosyn & Microsyn Serial, signal propriétaire (non compatible avec les anciens encodeurs DRO Sensata | Newall S2G/M2G)
  • Entrée digitale (TTL) : Encodeurs TTL Sensata | Newall et de nombreux encodeurs TTL tiers, y compris rotatifs
• Affichage : Écran PMVA LCD - 127 mm x 122 mm - Clavier membrane avec retour tactile audible
• Construction : Plaques avant et arrière en fonte d'alliage d'aluminium haute pression
• Dimensions : Hauteur : 187 mm (7.36 in); Largeur : 306 mm (12.04 in); Profondeur : 46.6 mm (1.83 in)
• Alimentation électrique : Tension 100-240 VAC (47 - 63 Hz) vers PSU externe fourni
