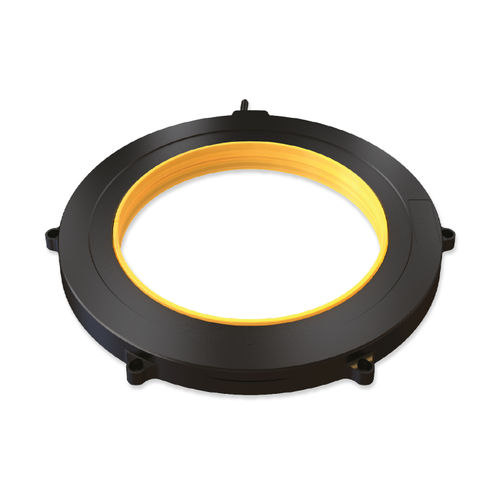

Codeur rotatif absolu DS-130

à axe creuxmonotoursans contact

Caractéristiques ● Codeur rotatif absolu miniature léger ● Arbre creux flottant ● Pas d'orientation ou d'autres contacts ● Haute précision ● Tolérance élevée aux températures extrêmes, choc, EMI, RFI et champs magnétiques ● Interfaces numériques pour la position absolue Généralités ◌ Résolution angulaire : 19-21 bits ◌ Erreur statique maximale testée : ±0,010° ◌ Erreur statique de précision étendue : ±0,006° ◌ Vitesse de fonctionnement maximale : 750 tr/min ◌ Plage de mesure : Rotation illimitée ◌ Sens de rotation : CW/CCW réglable (Par défaut, même direction à partir du côté inférieur du codeur) ◌ Mise sous tension - Vitesse opérationnelle maximale : 3,3 RPM, <=20°/sec ◌ Test BIT intégré : facultatif Mécanique ◌ Excentricité de montage autorisée : ±0,1 mm ◌ Tolérance de montage axial autorisée : ±0,1 mm ◌ Inertie du rotor : 25 963 gr - mm² ◌ Poids total : 81 gr ◌ Ø extérieur / Ø intérieur/ Hauteur : 130 / 90 / 10 mm ◌ Matériel (stator, rotor) : Ultem™ polymère / TRVX-50 Électricité ◌ Tension d'alimentation : 5V ± 5% ◌ Consommation de courant : 180 mA ◌ Interconnexion : Câble blindé ◌ Longueur du câble : 1 500 mm MAX ◌ Interface : SSi / BiSS - C ◌ Code de sortie : Binaire ◌ Sortie série : Différentiel RS-422 ◌ Horloge : Différentiel RS-422 ◌ Fréquence de l'horloge : 0,5 ÷ 2,0 MHz ◌ Taux de mise à jour de la position : 30 kHz Environnement ◌ EMC : IEC 6100-6-2, IEC 6100-6-4 ◌ Plage de température de fonctionnement : -40°C à +85°C ◌ Température de stockage : -50°C à +100°C ◌ Humidité relative : 98% sans condensation ◌ Endurance aux chocs : 100 g pour 11 ms ◌ Endurance aux vibrations : 20 g 10 - 2000 Hz ◌ Protection : IP 40
