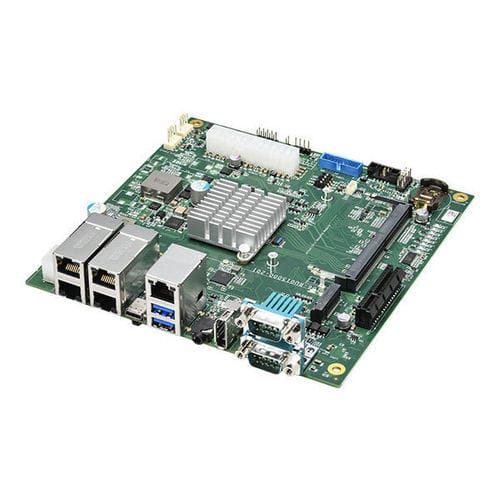

Carte-support mini-ITX Jemii-150 series

Edge AIindustriel

Introduction
La série Jemii-150 est une carte porteuse Mini-ITX pour modules NVIDIA Jetson Orin NX et Orin Nano, conçue pour faciliter l'intégration d'applications d'edge AI industrielles. Elle propose une compatibilité BSP avec le Jetson Orin Nano Dev Kit et le flashage direct via NVIDIA SDK Manager pour simplifier la portabilité logicielle et la migration. Le format Mini-ITX permet l'utilisation de châssis, solutions thermiques et alimentations standard pour une intégration mécanique simplifiée.

Caractéristiques principales

• Format Mini-ITX (170 mm x 170 mm)
• Prend en charge les modules NVIDIA Jetson Orin NX et Orin Nano (Super Mode activé)
• Alignement BSP avec Orin Nano Dev Kit ; prêt pour flash via NVIDIA SDK Manager
• 4x GbE pilotés par Intel® I350-AM4 avec capacité PoE++ + 1x GbE fourni par le module
• 1x slot d'extension PCIe Gen3 x4 et 1x M.2 M-key 2280 (PCIe Gen4 x1) pour NVMe

Aperçu / Capacités industrielles
Destinée aux applications d'edge AI industrielles, la Jemii-150 fonctionne sur une large plage de températures de -25°C à 70°C. Les options d'alimentation dépendent de la variante : entrée 9–32 V DC (Jemii-150D-PoE) ou prise en charge ATX (Jemii-150A et Jemii-150A-PoE). Les I/O incluent un budget PoE++ partagé, des E/S numériques isolées, des ports série configurables matériellement et un slot PCIe pour extension de fonctions. Certaines variantes intègrent Allxon pour la gestion hors bande (OOB) et la version Jemii-150D-PoE ajoute le CAN 2.0 pour les AMR/logistique autonome.

Résumé des interfaces (sélection)
Processeur : NVIDIA Jetson Orin™ NX SOM ou NVIDIA Jetson Orin™ Nano SOM
Mémoire : 16GB/8GB LPDDR5 @ 3200 MHz sur SOM (Orin NX) / 8GB/4GB LPDDR5 @ 2133 MHz sur SOM (Orin Nano)
Ethernet : 4x GbE (Intel® I350-AM4, compatible PoE++) + 1x GbE fourni par le module Jetson
Capacité PoE : IEEE 802.3bt PoE++ Type 3/4 PSE ; jusqu'à 90W par port, budget total 100W ; rétrocompatible 802.3at/802.3af
USB : 2 x USB 3.2 Gen1 ; 1 x OTG Type-C
Série : 1x RS-232/422/485 configurable matériellement (panneau) + 1x RS-232 (header interne sur certaines variantes)
Vidéo : 1x DisplayPort 1.2
E/S numériques : 3x DI isolées + 3x DO isolées
Audio : 1x prise 3,5 mm (micro / sortie haut-parleur)
Stockage : 1x M.2 M-key 2280 (PCIe Gen4 x1) pour NVMe SSD
PCIe : 1x slot PCIe Gen3 x4
I2C : 1x I2C (header 2.54 mm)
CAN Bus : 1x CAN 2.0 (header interne) — uniquement sur Jemii-150D-PoE
Ventilateurs : 2x connecteurs ventilateur (2.54 mm) + 1x connecteur ventilateur module Orin (1.25 mm)
Face avant / Divers : connecteur panneau avant ; sélection ATX/AT par jumper ; UART de debug ; broches 5V et masse internes

Alimentation / Mécanique / Environnement
Alimentation : Jemii-150D-PoE : 9–32 V DC ; Jemii-150A-PoE : ATX + PCIe 6 broches ; Jemii-150A : ATX
Dimensions : Mini-ITX 170 mm x 170 mm
Poids : env. 200 g
Température de fonctionnement : -25°C à 70°C
Température de stockage : -40°C à 85°C
EMC / Certifications : CE / FCC Classe A (EN 55032 & EN 55035)

Informations de commande (variantes)

• Jemii-150D-PoE : carte porteuse Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, entrée 9–32 V DC
• Jemii-150A-PoE : carte porteuse Mini-ITX Jetson, 4x GbE PoE++, 1x GbE, PCIe, support ATX + ATX 6 broches
• Jemii-150A : carte porteuse Mini-ITX Jetson, 5x GbE et PCIe, support ATX
• Jemii-150A-PoE-Box : Jemii-150A-PoE avec châssis Mini-ITX sélectionné et alimentation Flex ATX
• Jemii-150A-Box : Jemii-150A avec châssis Mini-ITX sélectionné et alimentation Flex ATX

Accessoires optionnels (exemples)

• AccsyBx-Orin NX/Nano Cooler — kit de refroidissement pour module Orin NX/Nano
• PS-250W-ATX — adaptateur d'alimentation Flex ATX 250W pour Jemii-150A / Jemii-150A-PoE
• PA-160W-OW — adaptateur AC-DC 160W (20V 8A) pour Jemii-150D-PoE
• Cbl-IDC210F-DB9M-20CM1 — câble 10 broches femelle vers DB9 mâle, 20 cm

Caractéristiques / spécifications techniques

• Format : Mini-ITX (170 mm x 170 mm)
• Modules supportés : NVIDIA Jetson Orin NX et Orin Nano (Super Mode activé)
• Compatibilité SOM : aligné BSP avec NVIDIA Jetson Orin Nano Dev Kit ; prise en charge du flash via NVIDIA SDK Manager
• LAN : 4x GbE (Intel I350-AM4) + 1x GbE fourni par le module Jetson
• PoE : IEEE 802.3bt Type 3/4 PSE ; jusqu'à 90W par port ; budget total 100W
• Extension : 1x PCIe Gen3 x4 ; 1x M.2 M-key 2280 (PCIe Gen4 x1)
• USB : 2 x USB 3.2 Gen1 ; 1 x OTG Type-C ; 2x headers USB 3.2 Gen1 internes
• Série : RS-232/422/485 configurable ; header RS-232 interne sur certaines variantes
• DIO : 3x DI isolées, 3x DO isolées
• Audio : entrée micro et sortie haut-parleur via prise 3,5 mm
• CAN (variante) : CAN 2.0 (Jemii-150D-PoE)
• Options d'alimentation : 9–32 V DC (Jemii-150D-PoE) ou ATX (Jemii-150A / A-PoE)
• Temp. fonctionnement : -25°C à 70°C ; Temp. stockage : -40°C à 85°C
• Poids : ~200 g
• EMC : CE / FCC Classe A selon EN 55032 & EN 55035
• Gestion de variantes : Jemii-150A / Jemii-150A-PoE incluent Allxon OOB remote management ; Jemii-150D-PoE ajoute CAN pour cas d'usage AMR
