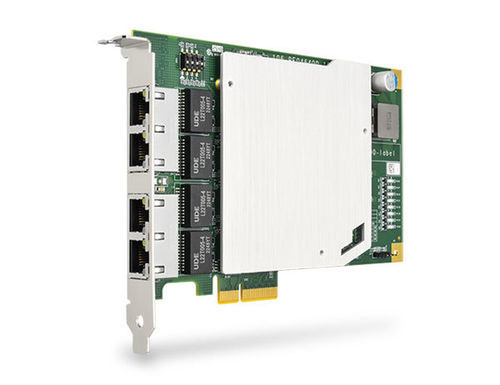

Carte réseau PCIe PCIe-PoE464at

EthernetGigabit EthernetRJ45

Vue d'ensemble
PCIe-PoE464at est une carte d'acquisition PCIe sans ventilateur à quatre ports 5GBASE-T avec PoE+ IEEE 802.3at, conçue pour la vision industrielle. Elle offre 5 Gb/s par port, l'alimentation PoE+ par port jusqu'à 25,5 W, la prise en charge des jumbo frames et la synchronisation IEEE 1588 PTP pour l'inspection haute résolution, la vision IA, la capture multi-caméras et les lignes de production à grande vitesse. Par rapport aux systèmes USB3 Vision, le 5GBASE-T permet une transmission d'images à large bande sur des câbles Ethernet standards jusqu'à 100 m, améliorant la flexibilité d'implantation des caméras et l'agencement des armoires. La carte intègre quatre contrôleurs Realtek RTL8126, un dissipateur pour la stabilité thermique et mécanique, et un contrôle d'alimentation PoE par port.

Caractéristiques clés

• 4x ports Ethernet IEEE 802.3 5GBASE-T via contrôleurs Realtek RTL8126
• Conforme IEEE 802.3at (PoE+), jusqu'à 25,5 W par port
• Supports 5G / 2.5G / 1G / 100M / 10M
• Interface PCI Express x4, Gen3
• Contrôle marche/arrêt PoE+ par port
• Prise en charge des jumbo frames jusqu'à 16 KB
• Prise en charge IEEE 1588 PTP v1/v2 et IEEE 802.1AS
• Conception sans ventilateur, fonctionnement 0°C à 55°C (avec flux d'air)

Spécifications

• Interface Bus : x4, Gen3 PCI Express
• Nombre de ports 5G : 4x ports 5GBASE-T Ethernet
• Protocoles réseau : IEEE 802.3 pour 5G/2.5GBASE-T, 1000BASE-T, 100BASE-TX et 10BASE-T
• Capacité PoE : Conforme IEEE 802.3at-2009 (PoE+), jusqu'à 25,5 W par port
• Connecteurs Ethernet : 4x RJ-45
• Câble : CAT-5e ou CAT-6, jusqu'à 100 m
• Alimentation : Maximum 5,5 A @ 12 V (66 W) depuis la connexion PCIe
• EMC : CE Classe A (EN 55032/55035) ; FCC Classe A (FCC Part 15, Subpart B)
• Température de fonctionnement : 0°C à 55°C (avec flux d'air)
• Dimensions : 167,7 mm (L) x 111,2 mm (H)
