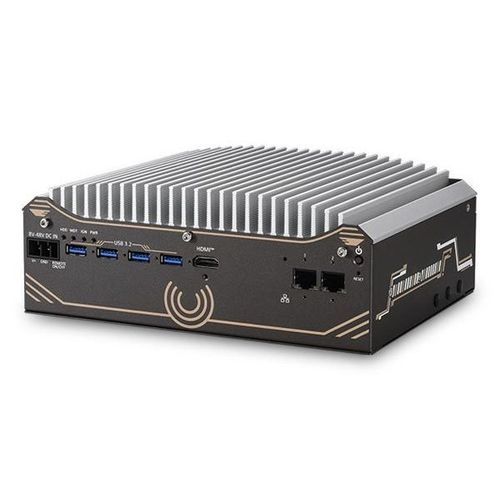

Ordinateur expansion Nuvo-11501

edgeIAd'inférence IA

Introduction Le Nuvo-11501 est un ordinateur d'IA embarqué rentable, compact et sans ventilateur, alimenté par un processeur Intel® Core™ Ultra de la série 200S. Il constitue une solution idéale pour les applications de vision industrielle ou d'automatisation d'usine qui exigent des performances CPU de pointe, une rentabilité, des E/S minimales et des options de stockage flexibles. Alimenté par les derniers processeurs Core™ Ultra 200S, le Nuvo-11501 offre près de 120 % des performances tout en consommant seulement 80 % de l'énergie par rapport à la génération précédente, grâce à la technologie avancée de processus 3nm de TSMC. Outre ses performances supérieures en matière de CPU, la série Core™ Ultra 200S est également dotée d'une unité de traitement neuronal (NPU) intégrée, offrant des capacités d'inférence IA améliorées aux côtés d'algorithmes basés sur des règles pour répondre aux exigences des applications modernes de vision industrielle. Le Nuvo-11501 offre des fonctions d'E/S essentielles pour les besoins des applications industrielles, notamment deux ports 2,5GbE, deux ports d'affichage et quatre ports USB 3.2. En outre, il dispose d'un emplacement M.2 NVMe Gen4 x4 pour les opérations de lecture/écriture à grande vitesse du système d'exploitation, ainsi que d'une baie SSD/HDD interne de 2,5"/3,5" pour un stockage de grande capacité - idéal pour l'enregistrement de données ou l'enregistrement vidéo. Pour l'expansion interne, il dispose de deux emplacements mPCIe et d'un emplacement M.2 E-Key pour l'ajout de ports COM, de Wi-Fi ou de connectivité 5G/4G LTE. Associant une conception thermique éprouvée à des fonctionnalités d'E/S essentielles, le Nuvo-11501 offre une solution informatique robuste, compacte et économique, adaptée à une large gamme d'applications industrielles.

• Prise en charge du processeur Intel® Core™ Ultra 200S series 35W/ 65W LGA1851
• Encombrement compact 212 x 165 x 80 mm
• Rugged, -10°C to 60°C fanless operation
• Jusqu'à 64 Go de mémoire DDR5 6400
• 8V à 48V entrée DC à large plage
• 2x 2.5GbE et 4x USB3.2 Gen1 avec verrouillage à vis
• Prise en charge de 1x M.2 2280 Gen4x4 NVMe et 1x 3,5"/2,5" SATA HDD/SSD stockage
• Sorties double affichage HDMI + DP

Spécifications Cœur du système Processeur : Prend en charge les processeurs Intel® Core™ Ultra série 200S (socket LGA 1851), 35W et 65W TDP - Intel® Core™ Ultra 9 285/285T - Intel® Core™ Ultra 7 265/265T - Intel® Core™ Ultra 5 245/245T Chipset : Intel® H810 platform controller hub Graphique : Graphique Intel Xe LPG intégré Moteur AI : unité de traitement neuronal intégrée Mémoire : Jusqu'à 64 Go de mémoire DDR5 6400 via un emplacement SODIMM TPM : fTPM 2.0 (standard) / dTPM 2.0 (en option) Interface E/S Ethernet : 2 ports Ethernet 2.5GBASE-T avec verrouillage à vis par les contrôleurs Intel® I226-V GbE. Le port 2 prend en charge le Wake-on-LAN (WOL) USB : 4x ports USB 3.2 Gen1 (5 Gbps) avec verrouillage à vis, 2x ports USB 2.0 Port vidéo (graphique intégré) : 1x HDMI, prenant en charge une résolution de 3840 x 2160 ; 1x DisplayPort, prenant en charge une résolution de 3840 x 2160 (Le DisplayPort ne prend pas en charge DP++. Utilisez un adaptateur DP-to-HDMI actif pour la sortie HDMI) Port série : 1 port RS-232/422/485 programmable par logiciel (COM1) ; 3x ports RS-232 à 3 fils (COM2/ 3/ 4) ou 1 port RS-422/ 485 (COM2) Bus d'extension interne Mini PCI Express : 2 prises mini PCI Express de taille normale avec prises SIM internes M.2 E : 1x M.2 2230 E key socket pour module WiFi Interface de stockage SATA HDD : 1x port SATA interne pour 1x 3.5" HDD ou 1x 2.5" HDD/ SSD M.2 M : 1x M.2 2280 M key socket (PCIe Gen4x4) pour NVMe SSD Alimentation électrique Entrée DC : 1x bloc terminal enfichable à 3 broches pour une entrée de 8V à 48V DC avec contrôle de l'alimentation à l'allumage en option [1] Mécanique Dimensions : 212 mm (L) x 165 mm (P) x 80 mm (H) Poids : 2,5 kg (sans le kit de montage mural) Montage : Montage mural (en option) ou montage sur rail DIN (en option) Environnement Température de fonctionnement : Avec une unité centrale de 35W -10°C à 60°C [2] ; Avec une unité centrale de 65W (l'installation du kit de ventilateur en option est recommandée) -10°C à 60°C [2]/[3] Température de stockage : -40°C ~ 85°C Humidité : 10%~90%, sans condensation Vibration : MIL-STD-810H, méthode 514.8, catégorie 4 Chocs : MIL-STD-810H, méthode 516.8, procédure I CEM : CE/FCC Classe A, selon EN 55032 & EN 55035 [1] Le courant d'entrée maximal pour chaque broche est de 20 A [2] Pour les températures de fonctionnement inférieures à zéro, un disque dur ou un disque d'état solide (SSD) à température élevée est nécessaire. [3] Pour les CPU 65W, le kit de ventilateur optionnel est recommandé pour une utilisation à des températures ambiantes supérieures à 50°C. Informations sur les commandes Nuvo-11501 : ordinateur compact sans ventilateur Intel® Core™ Ultra 200S avec 2x 2.5GbE, 4x USB 3.2 Accessoires en option DINRAIL-31 : Ensemble de montage sur rail DIN pour les séries Nuvo-11501 et Nuvo-9501 Wmkit-H-Nuvo9501 : Montage mural pour les séries Nuvo-11501 et Nuvo-9501 AccsyBx-FAN-Nuvo11531_11501: Kit de ventilation avec ventilateur 92mm x 92mm pour les séries Nuvo-11588/ Nuvo-11531/ Nuvo-11501 PA-160W-OW 160W : Adaptateur d'alimentation AC-DC 20V/8A ; 18AWG/120cm ; terminaisons du cordon pour le bloc terminal, température de fonctionnement : -30°C à 70°C. PA-280W-ET2 : Adaptateur d'alimentation AC/DC 280W 24V/ 11.67A ; 16AWG/ 100cm ; terminaux d'extrémité de cordon pour le bloc terminal, température de fonctionnement : -30°C à 60°C. (recommandé pour les CPU de 65W) Caractéristiques / Spécifications techniques

• Support Intel® Core™ Ultra 200S series 35W/ 65W LGA1851 CPU
• Compact 212 x 165 x 80 mm footprint
• Rugged, -10°C to 60°C fanless operation
• Up to 64GB DDR5 6400 memory
• 8V to 48V wide-range DC input
• 2x 2.5GbE and 4x USB3.2 Gen1 with screw-lock
• Supports 1x M.2 2280 Gen4x4 NVMe et 1x 3,5"/2,5" SATA HDD/SSD storage
• Sorties double affichage HDMI + DP
• Graphique Intel Xe LPG intégrée
• Unité de traitement neuronal (NPU) intégrée
• 2x mini sockets PCI Express pleine taille avec sockets SIM internes
• 1x M.2 2230 E key socket pour module WiFi
• 1x Port SATA interne pour 1x 3.5" HDD ou 1x 2.5" HDD/ SSD
• 1x M.2 2280 M (PCIe Gen4x4) pour SSD NVMe
• 1x Bloc terminal enfichable à 3 broches pour entrée 8V à 48V DC avec contrôle de puissance d'allumage en option
• Montage mural (en option) ou montage sur rail DIN (en option)
• Température de fonctionnement : -10°C à 60°C (avec CPU 35W ou 65W, kit de ventilateur recommandé pour 65W au-dessus de 50°C)
• Température de stockage : -40°C ~ 85°C
• Humidité : 10%~90%, sans condensation
• Vibration : MIL-STD-810H, méthode 514.8, catégorie 4
• Chocs : MIL-STD-810H, méthode 516.8, procédure I
• EMC : CE/FCC Classe A, selon EN 55032 & EN 55035
