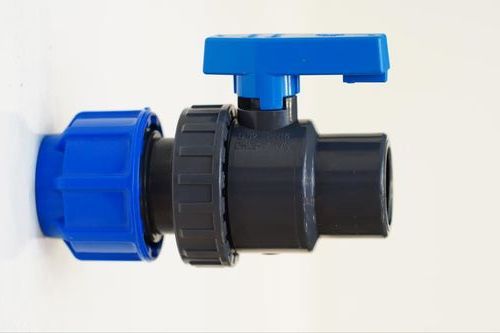

Vanne à boisseau sphérique BVSL-19 series

à levierd'isolementd'arrêt

Description courte
Vanne à bille à union simple avec raccord rapide pour PE.

Détails produit

• Type : Vannes à compression
• Brand: COMER by NEISCO
• Catégorie : Vannes à compression
• Référence (SKU) :

Résumé
Vanne à bille à union simple conçue pour raccordement aux canalisations PE par raccord rapide de compression. Réalisée en PVC-U, disponible en plusieurs diamètres nominaux pour réseaux d'eau et canalisations industrielles.

Fiche technique (dimensions)
Code | d | DN | L | L1 | Z | H | A | B | C | E | F | PN | Gr
BVSL19N025C | 25*3/4" | 20 | 62.5 | 19 | 67 | 148.5 | 60 | 11 | 54 | 47 | 22 | 16 |
BVSL19N032D | 32*1" | 25 | 60 | 22 | 61 | 143 | 67 | 14 | 62 | 55 | 25 | 16 | 300
BVSL19N050F | 50x1"1/2 | 40 | 94 | 31 | 75 | 200 | 94 | 20 | 87 | 68 | 35 | 16 | 760
BVSL19N063G | 63x2" | 50 | 106 | 38 | 96 | 240 | 112 | 20 | 101 | 80 | 40 | 16 | 1280

Caractéristiques techniques / spécifications

• Matériau / Série : Vannes en PVC-U (Vannes à compression)
• Fonction : Vanne à bille à union simple avec raccord rapide pour PE
• Variantes disponibles et diamètres nominaux clés : BVSL19N025C (DN20), BVSL19N032D (DN25), BVSL19N050F (DN40), BVSL19N063G (DN50)
• Pression nominale typique (PN) : 16 (comme indiqué dans la fiche)
• Dimensions : voir la fiche technique pour L, L1, Z, H, A, B, C, E, F par variante
