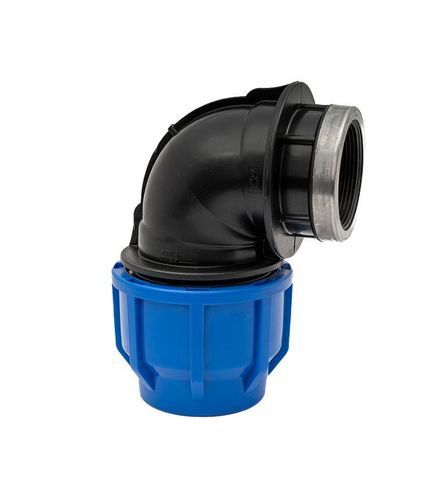

Raccord hydraulique EL352 series

filetéà compressioncoudé

Description courte
Coude à 90° en PP avec sortie femelle filetée pour raccordement d'une dérivation filetée sur une conduite principale à compression PP.

Informations produit

• Brand: KP
• Catégorie: raccords à compression PP
• SKU:

Résumé
Le modèle EL352 est un coude 90° en polypropylène (PP) équipé d'une sortie femelle filetée. Disponible en plusieurs dimensions nominales pour s'adapter aux connexions filetées usuelles et aux diamètres de tuyauterie PP.

Fiche technique (dimensions)
Code | d x G | D | d | L | I | L1 | H | Z | g

• EL352K020B | 20 x 1/2" | 44 | 20 | 65 | 53 | 42 | 18 | 12 | 56
• EL352K020C | 20 x 3/4" | 44 | 20 | 65 | 53 | 42 | 18 | 12 | 61
• EL352K025C | 25 x 3/4" | 52 | 25 | 73 | 59 | 47 | 18 | 14 | 81
• EL352K025D | 25 x 1" | 52 | 25 | 73 | 59 | 50 | 20 | 14 | 89
• EL352K032C | 32 x 3/4" | 63 | 32 | 84 | 67 | 51 | 18 | 17 | 117
• EL352K032D | 32 x 1" | 63 | 32 | 84 | 67 | 53 | 20 | 17 | 119
• EL352K040E | 40 x 1"1/4 | 76 | 40 | 103 | 82 | 61 | 22 | 21 | 242
• EL352K050F | 50 x 1"1/2 | 91 | 50 | 117 | 90 | 71 | 27 | 27 | 399
• EL352K050G | 50 x 2" | 91 | 50 | 117 | 90 | 71 | 27 | 33 | 443
• EL352K063G | 63 x 2" | 107 | 63 | 138 | 105 | 85 | 29 | 33 | 607
• EL352K075H | 75 x 2"1/2 | 125 | 75 | 159 | 119 | 97 | 30 | 40 | 789
• EL352K090I | 90 x 3" | 150 | 90 | 201 | 151 | 111 | 33 | 80 | 1211

Plus d'infos produit

• Brand: KP
• Catégorie: raccords à compression PP
• SKU:

Caractéristiques techniques

• Modèle: EL352
• Description courte: COUDE AVEC SORTIE FEMELLE FILETÉE 90°
• Type: raccords à compression PP
• Marque: KP
• Avis: 32 avis (comme indiqué sur la page)
• Fiche technique: tableau de dimensions détaillé ci-dessus (codes et dimensions par variante)
