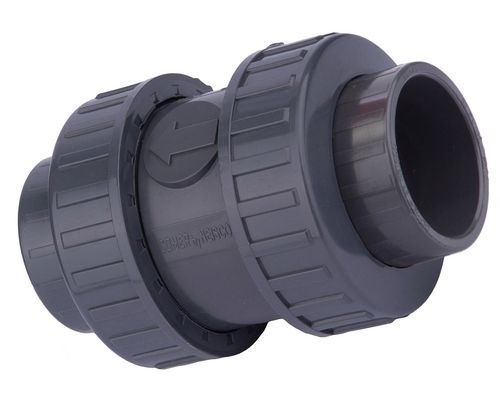

Clapet anti-retour à bille CVD10 series

à souderfemelle-femelleen PVC-U

Aperçu
Clapet anti-retour avec douilles femelles conçu pour des assemblages par collage (soudure par solvant) sur réseaux de tuyauterie plastique. Réalisé en U-PVC pour compatibilité chimique et résistance aux fluides courants.

Informations clés

• Type : Check Valves
• Marque : U-PVC Check Valves
• Catégorie : Check Valves

Résumé
Clapet assurant l'écoulement unidirectionnel avec raccords à douille femelle adaptés au montage par collage chimique. Disponible en plusieurs diamètres nominaux avec dimensions indiquées dans la fiche technique pour sélection.

Fiche technique (tableau des dimensions)
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD10N0200 | 20 | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD10N0250 | 25 | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVD10N0320 | 32 | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVD10N0400 | 40 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVD10N0500 | 50 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVD10N0630 | 63 | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVD10N0750 | 75 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD10N0900 | 90 | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVD10N1100 | 110 | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M

Informations complémentaires

• Raccord : Douilles femelles pour collage par solvant
• Matériau : U-PVC (UPVC)
• Visualisation 3D/360 disponible pour le modèle produit
• Fiches techniques PDF disponibles par taille (voir les PDF produits pour chaque code)

Caractéristiques / spécifications techniques

• Type : Clapet anti-retour
• Marque : U-PVC Check Valves
• Modèle (dénomination commerciale) : CVD10
• Matériau : UPVC
• Type de raccordement : Douille femelle pour collage par solvant
• Codes / diamètres nominaux disponibles : CVD10N0200 (d=20), CVD10N0250 (d=25), CVD10N0320 (d=32), CVD10N0400 (d=40), CVD10N0500 (d=50), CVD10N0630 (d=63), CVD10N0750 (d=75), CVD10N0900 (d=90), CVD10N1100 (d=110)
• Dimensions clés fournies dans le tableau : L, Z, H, A
• Indice de pression indiqué par taille dans la colonne PN du tableau
